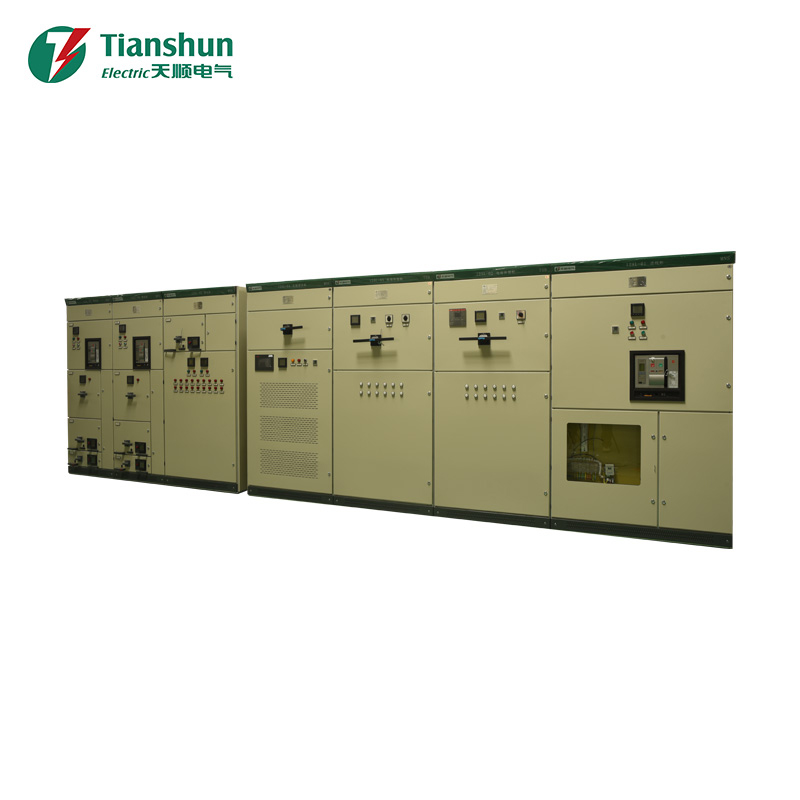

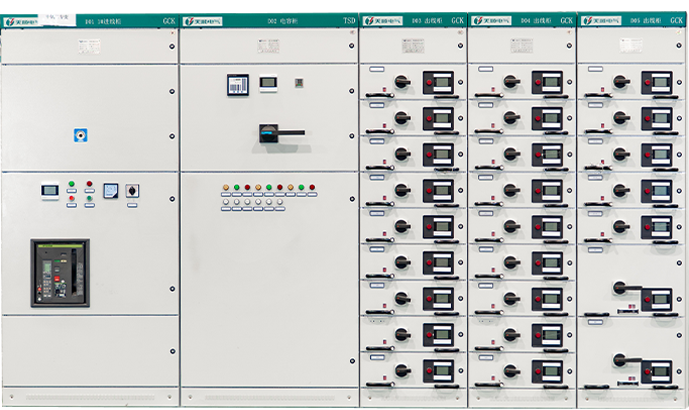

Con el continuo desarrollo de la ciencia y la tecnología y la continua innovación en materiales, los mecanismos de los equipos se han vuelto más compactos, duraderos y tienen mayores factores de seguridad. Los equipos actuales están evolucionando hacia tipos sin desmontaje, inspección y mantenimiento. Los siguientes son elementos de inspección para interruptores de bajo voltaje durante el mantenimiento del sistema: a. Calibración de bajo voltaje del cierre y disparo del disyuntor.b. Calibración de sincronización del disyuntor.c. Prueba de resistencia primaria de CC.d. Prueba de resistencia de aislamiento primario.e. Prueba primaria de tensión soportada.f. Agregar lubricante al mecanismo de transmisión.g. Inspección y calibración de fusibles.h. Inspección y calibración del motor de almacenamiento de energía.i. Inspección de contactos primarios y resortes.j. Inspección y calibración de velocidad de cierre y disparo.k. Inspección y calibración de circuitos secundarios, interruptores auxiliares y contactos.

a. Inspección de contactos de cuchillas fijas y móviles.b. Inspección de resortes de contacto de cuchillas.c. Inspección de pasadores de pivote.d. Calibración de posiciones de cierre y apertura.e. Inspección y calibración del mecanismo de transmisión.f. Calibración de la resistencia de aislamiento fase a fase y fase a tierra.

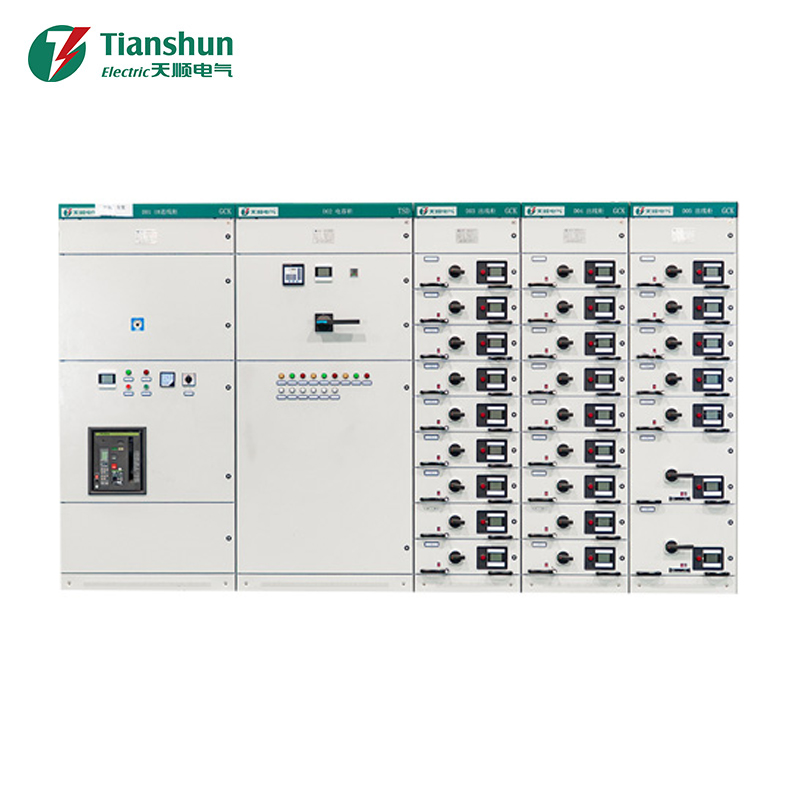

Los disyuntores de aire automáticos son estructuralmente más complejos que los contactores y los arrancadores magnéticos porque tienen un dispositivo de extinción de arco relativamente completo. Pueden activar automáticamente el circuito en caso de sobrecarga, cortocircuito, subtensión o pérdida de tensión. a. Prueba de cierre y disparo.b. Agregar lubricante al mecanismo de transmisión.c. Calibración de la resistencia de aislamiento fase a fase.d. Calibración de sobrecorriente del interruptor.e. Inspección de contactos entrantes y salientes.f. Inspección de la rejilla de extinción de arco.g. Contacto mantenimiento.

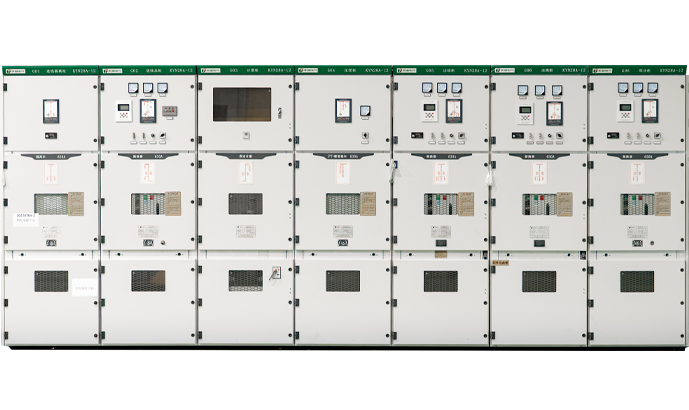

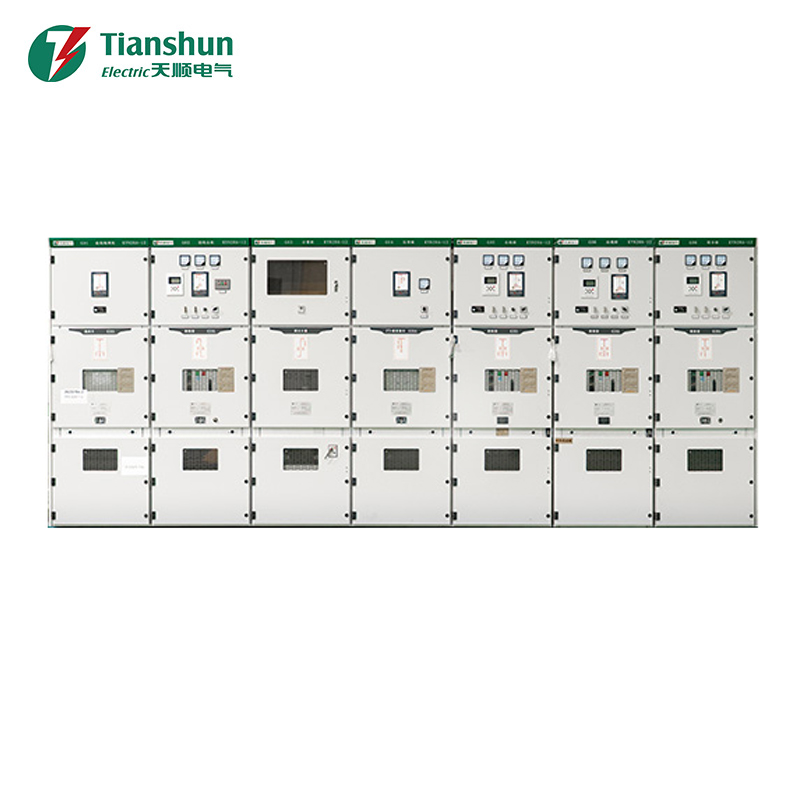

Los cuadros de alta tensión y media tensión difieren principalmente en la clase de tensión, el método de aislamiento y la escala física La principal diferencia entre los equipos de distribución de alta y media tensión es el rango de voltaje para el que cada uno está diseñado: aparamenta de alta tensión está diseñado para sistemas con una potencia nominal superior a 72,5 kV, que a veces alcanza cientos de kilovoltios en subestaciones de transmisión, mientras que las aparamentas de media tensión generalmente cubren el rango de 1 kV a 72,5 kV utilizado en redes de distribución y sistemas de energía industriales. Esta brecha de voltaje impulsa casi todas las demás diferencias de diseño: espacios libres de aislamiento, tecnología de extinción de arco, tamaño del gabinete, capacidad de transporte de corriente e incluso cómo se transporta e instala el equipo. Las secciones siguientes desglosan estas distinciones punto por punto, cubren detalles de construcción típicos y explican cómo hacer coincidir la clase de tablero correcta con los requisitos de voltaje y corriente de falla reales de su proyecto. Clasificación de voltaje: dónde comienza HV y termina MV La clase de voltaje es el límite que define entre estas dos categorías de aparamenta y está establecida por estándares internacionales ampliamente referenciados y no por las preferencias del fabricante. Comprender este límite es importante porque determina qué códigos de seguridad, protocolos de prueba y requisitos de autorización física se aplican a una instalación determinada. 1 Aparamenta de media tensión generalmente abarca de 1 kV a 72,5 kV, y se ve comúnmente en 11 kV, 24 kV y 36 kV en subestaciones de distribución, plantas industriales y edificios comerciales con cargas eléctricas pesadas. 2 Aparamenta de alta tensión comienza por encima de 72,5 kV y se extiende a través de niveles de transmisión comunes como 110 kV, 220 kV y más, dependiendo de la red a la que sirve y la capacidad del transformador que protege. 3 Algunos equipos en la banda de 66 kV a 72,5 kV reciben nombres diferentes según los estándares de clasificación de redes regionales, por lo que siempre confirme el voltaje nominal con el sistema específico, no solo con la etiqueta del tablero impresa en una hoja de datos. Comparación lado a lado de parámetros técnicos clave Más allá del umbral de tensión en sí, las aparamentas de alta y media tensión difieren en cuanto a espacio libre de aislamiento, energía del arco y huella física. La siguiente tabla resume los parámetros más relevantes para las especificaciones y las decisiones de adquisición al comparar los tableros de alta tensión con su contraparte de media tensión. Comparación de parámetros técnicos típicos de aparamenta de alta y media tensión Parámetro Aparamenta de MT Aparamenta de alta tensión Rango de voltaje nominal 1 kV a 72,5 kV Por encima de 72,5 kV Método de aislamiento Aire, vacío o SF6 Principalmente aislado con gas SF6 (GIS) Corriente nominal típica 630 A a 3150 A 1250 A a 8000 A Capacidad de ruptura de cortocircuito 16 kA a 31,5 kA 31,5 kA a 63 kA Huella Física Paneles interiores compactos Bahías más grandes, a menudo al aire libre Aplicación común Subestaciones de distribución, fábricas. Subestaciones de transmisión, interconexión de red. Por qué las tecnologías de aislamiento y extinción de arco difieren tanto La física de interrumpir la corriente a un voltaje más alto es lo que obliga aparamenta de alta tensión en una construcción fundamentalmente diferente a la de su homólogo de media tensión. A medida que aumenta el voltaje, la energía liberada durante la formación del arco en el momento de la conmutación crece sustancialmente, y el equipo debe construirse para contener y extinguir ese arco de manera segura en milisegundos. Aparamenta aislada en gas (GIS) de alta tensión La mayoría de las aparamentas de alta tensión por encima de 72,5 kV se basan en un aislamiento de gas de hexafluoruro de azufre (SF6) sellado dentro de carcasas metálicas. El SF6 tiene excelentes propiedades de rigidez dieléctrica y extinción de arco, lo que permite que el equipo interrumpa grandes corrientes de falla en una envoltura física mucho más pequeña que la que requerirían las alternativas aisladas en aire al mismo voltaje. Esta es la razón por la que las bahías GIS compactas han reemplazado en gran medida a los antiguos patios de alto voltaje al aire libre en subestaciones con limitaciones de espacio. Aislamiento por vacío y aire en media tensión Los equipos de distribución de media tensión utilizan más comúnmente interruptores en vacío o diseños aislados en aire, ya que los niveles más bajos de voltaje y corriente no requieren el rendimiento dieléctrico extremo del SF6, lo que permite un mantenimiento más simple y menores costos de manejo de gas a largo plazo. Los disyuntores de vacío en particular se han convertido en la tecnología dominante a nivel de MT debido a su larga vida mecánica y su mínima necesidad de mantenimiento rutinario. Espacio libre de aislamiento y distancia de fuga Los requisitos de espacio libre de aire y distancia de fuga se escalan directamente con el voltaje nominal. Un módulo de aparamenta de alta tensión con capacidad nominal de 220 kV normalmente requiere varias veces la distancia entre fase y tierra de un panel de media tensión de 11 kV, que es una de las principales razones por las que las instalaciones de alta tensión ocupan mucho más espacio físico incluso antes de tener en cuenta la propia carcasa de la aparamenta. Dónde se utiliza realmente cada clase de aparamenta Hacer coincidir la clase de aparamenta con el punto correcto de la red eléctrica evita gastar demasiado en capacidades innecesarias y subespecificaciones de equipos que no pueden manejar la corriente de falla real presente. Subestaciones de transmisión dependen casi exclusivamente de aparamenta de alto voltaje para conectar líneas eléctricas de larga distancia y transformadores reductores a la red en puntos donde las corrientes de falla pueden alcanzar decenas de miles de amperios. Redes de distribución de servicios públicos utilizar aparamenta de media tensión para encaminar la energía desde las subestaciones a los alimentadores locales que prestan servicio a vecindarios y zonas comerciales, que normalmente funcionan entre 11 kV y 35 kV. Plantas industriales pesadas como las acerías, las instalaciones químicas y los centros de datos suelen utilizar aparamenta de media tensión internamente, bajada de un punto de conexión a la red de alta tensión en el límite de la planta. Puntos de interconexión de energías renovables , incluidos los parques eólicos y solares, con frecuencia requieren aparamenta de alta tensión en la conexión a la red, con aparamenta de media tensión utilizada aguas abajo en el nivel de recolección entre turbinas o conjuntos de paneles. Sistemas de energía de tracción ferroviaria y metropolitana. a menudo combinan ambas clases, utilizando aparamenta de alta tensión en el punto de suministro masivo y aparamenta de media tensión para alimentar las subestaciones de tracción a lo largo de la línea. Consideraciones de instalación, espacio y mantenimiento Más allá del rendimiento eléctrico bruto, los cuadros de alta y media tensión presentan demandas prácticas muy diferentes durante la instalación y durante su vida útil, y estas diferencias a menudo influyen en el costo y el cronograma del proyecto tanto como en el precio del equipo en sí. Aparamenta de alta tensión bays often require dedicated outdoor yards or large indoor halls due to insulation clearance requirements and equipment size, along with foundation work rated for significant equipment weight. Aparamenta de media tensión panels are commonly installed indoors in compact substation rooms, sometimes stacked in a lineup within a fraction of the space HV equipment would need for the same number of feeder circuits. El mantenimiento de rutina de los tableros de alta tensión basados ​​en GIS se centra en gran medida en el monitoreo de la presión del gas y la detección de fugas, mientras que el mantenimiento de los tableros de MT se centra más a menudo en el desgaste de los contactos, la lubricación de los mecanismos y las pruebas periódicas de la resistencia del aislamiento. Los plazos de puesta en servicio de aparamenta de alto voltaje suelen ser más largos, ya que el montaje in situ, el llenado de gas y las pruebas de alto voltaje requieren personal y equipos especializados que no se necesitan para los paneles de MT ensamblados en fábrica. La logística de transporte también difiere significativamente: las grandes bahías de aparamenta de alta tensión se envían con frecuencia en secciones y se ensamblan en el sitio, mientras que los paneles de aparamenta de media tensión se entregan más comúnmente como unidades ensambladas en fábrica y probadas, listas para su instalación directa con un trabajo mínimo en el sitio más allá de la terminación del cable. Una lista de verificación práctica para elegir entre aparamenta de alta y media tensión Antes de finalizar la especificación de un tablero, revisar la siguiente lista de verificación ayuda a confirmar la clase de voltaje y la configuración correctas para el proyecto. comprobar Confirme el voltaje operativo real del sistema y la corriente de falla disponible en el punto de conexión, no solo el voltaje nominal de la red que figura en los documentos de planificación. comprobar Evalúe el espacio de instalación disponible, ya que los tableros de alta tensión generalmente exigen mucho más espacio libre que los paneles de media tensión, especialmente para diseños con aislamiento de aire. comprobar Revise la capacidad de mantenimiento a largo plazo, particularmente para el manejo de gas SF6 si selecciona un tablero de distribución de alto voltaje tipo GIS, ya que el monitoreo de gas requiere personal capacitado. comprobar Verifique que el cuadro seleccionado cuente con una certificación de prueba de tipo que coincida con los estándares internacionales de aislamiento y cortocircuito pertinentes para su clase de voltaje. comprobar Evalúe las expectativas de crecimiento de la carga futura, ya que las aparamentas de media tensión de tamaño insuficiente en un sitio con una expansión planificada pueden requerir un costoso reemplazo temprano. Conceptos erróneos comunes que vale la pena aclarar Algunos malentendidos surgen repetidamente cuando los ingenieros y compradores comparan aparamenta de alta y media tensión por primera vez, y aclararlos temprano puede evitar errores de especificación más adelante en un proyecto. "Un voltaje más alto siempre significa una corriente más alta" Esto no es necesariamente cierto. Las clasificaciones de voltaje y corriente se especifican de forma independiente según la energía que se transfiere, y una unidad de aparamenta de alto voltaje no está clasificada automáticamente para una corriente más alta que un panel de voltaje medio; Algunos paneles de MT manejan corrientes muy altas a voltajes más bajos para cargas industriales de alta potencia. "Los SIG sólo se utilizan para alto voltaje" Si bien los diseños aislados con gas SF6 dominan la categoría de aparamenta de alta tensión, algunos productos compactos de aparamenta de media tensión también utilizan aislamiento de gas para reducir la huella en subestaciones urbanas con espacio limitado, por lo que el método de aislamiento por sí solo no es una forma confiable de distinguir los equipos de alta tensión de los de media tensión. Resumen: la clase de voltaje decide todo lo demás En resumen, la diferencia entre aparamenta de alta y media tensión comienza con la tensión nominal, pero se extiende a la tecnología de aislamiento, el tamaño físico, las rutinas de mantenimiento y la ubicación de cada tipo en la red eléctrica. Aparamenta de alta tensión sirve conexiones a nivel de transmisión por encima de 72,5 kV y generalmente depende del aislamiento de gas SF6 para manejar demandas dieléctricas y de interrupción extremas, mientras que la aparamenta de media tensión maneja la distribución y la energía industrial en un formato más compacto, a menudo aislado por aire o vacío. Al especificar equipos para una subestación o un proyecto de energía industrial, hacer coincidir la clase de aparamenta con precisión con el voltaje, la corriente de falla y el espacio de instalación reales del sistema evita costos innecesarios y especificaciones insuficientes peligrosas, lo que convierte a esta comparación en una de las primeras decisiones más importantes en cualquier proyecto de distribución eléctrica. Para los compradores que comparan proveedores de tableros de alta y media tensión, solicitar informes documentados de pruebas de tipo, clasificaciones de cortocircuito e intervalos de servicio de interruptores de gas o de vacío proporciona una base de comparación más confiable que las especificaciones del catálogo por sí solas, ya que estos detalles determinan cómo funcionará realmente el equipo en condiciones de falla reales durante décadas de servicio. table tr:hover td { background-color: #dcefe3 !important; transition: background-color 0.2s ease;}ol li::marker { color: #0F8A5C;}

¿Qué hace la aparamenta de alto voltaje para los sistemas de transmisión de alto voltaje? La respuesta directa es esta: aparamenta de alta tensión Es el equipo responsable de conmutar, aislar y proteger los circuitos de transmisión de alto voltaje. de sobrecarga, fallas de cortocircuito y condiciones de operación inseguras. Sin él, las redes de transmisión de alto voltaje no tendrían una forma confiable de interrumpir las corrientes de falla, que pueden exceder decenas de miles de amperios en cuestión de milisegundos. Cada subestación, planta de generación y corredor de transmisión de larga distancia depende de aparamenta de alto voltaje como capa de control principal entre las fuentes de energía y la red. En términos prácticos, las aparamentas de alta tensión combinan disyuntores, seccionadores, seccionadores de tierra, transformadores de corriente y relés de protección en un único sistema coordinado. Este sistema permite a los operadores energizar o desenergizar de manera segura secciones de una línea de transmisión de alto voltaje, aislar equipos para mantenimiento y eliminar fallas antes de que se conviertan en apagones más amplios. Tanto las empresas de servicios públicos como los usuarios de energía industrial confían en este equipo porque una sola falla incontrolada en una línea de transmisión de alto voltaje puede dañar transformadores, generadores y cargas conectadas en cuestión de segundos. Cómo la aparamenta de alto voltaje protege y controla la red Aparamenta de alta tensión Realiza tres funciones interconectadas dentro de cualquier sistema de transmisión de alto voltaje: conmutación, aislamiento y protección. Comprender cómo opera cada función explica por qué los operadores de red tratan la confiabilidad de los equipos de conmutación como un requisito de diseño no negociable. Función de conmutación Los disyuntores dentro de los equipos de distribución de alto voltaje se abren y cierran bajo carga, redirigiendo el flujo de energía a través de las líneas de transmisión de alto voltaje sin interrumpir el servicio a las secciones no afectadas de la red. Función de aislamiento Los seccionadores y seccionadores de tierra dentro de los equipos de distribución de alto voltaje crean una interrupción física visible en el circuito, lo que permite a los equipos de mantenimiento trabajar de manera segura en equipos de transmisión de alto voltaje desenergizados. Función de protección Los relés de protección emparejados con aparamenta de alto voltaje detectan patrones anormales de corriente o voltaje y activan el disparo del interruptor dentro de 2 a 5 ciclos , normalmente menos de 100 milisegundos, para limitar la energía de falla y evitar la destrucción del equipo. Tipos clave de aparamenta de alto voltaje utilizados en aplicaciones de transmisión No todos los cuadros de alta tensión se construyen de la misma manera. La elección entre diseños depende de la clase de voltaje, el espacio disponible, la exposición ambiental y la estrategia de mantenimiento. La siguiente tabla resume las configuraciones más comunes que se encuentran en instalaciones de transmisión de alto voltaje. Comparación de configuraciones comunes de aparamenta de alta tensión para redes de transmisión Tipo de interruptor Rango de voltaje típico Medio de aislamiento Más adecuado para Aparamenta aislada en aire (AIS) 72,5 kilovoltios – 550 kilovoltios al aire libre Grandes subestaciones al aire libre con abundante espacio Aparamenta aislada en gas (GIS) 72,5 kilovoltios – 1100 kilovoltios SF6 o mezclas de gases ecológicos Subestaciones urbanas compactas, sitios costeros o de alta contaminación Aparamenta híbrida 72,5 kilovoltios – 245 kilovoltios Módulos mixtos de gas y aire. Proyectos de modernización o ampliación con espacio limitado. Para la mayoría de los nuevos proyectos de transmisión de alto voltaje por encima de 245 kV, las aparamentas aisladas en gas se han convertido en la solución preferida porque reduce el espacio ocupado por la subestación hasta en un 70 por ciento en comparación con los diseños con aislamiento de aire, al tiempo que ofrece una protección superior contra la contaminación y la entrada de humedad. Especificaciones técnicas críticas a evaluar antes de seleccionar aparamenta de alto voltaje La selección de aparamenta de alta tensión para un proyecto de transmisión de alta tensión no es una decisión única para todos. Los ingenieros deben verificar los siguientes parámetros con los requisitos del proyecto antes de finalizar las especificaciones del equipo. Tensión nominal y nivel de aislamiento, adaptados a la tensión nominal del sistema más un margen de seguridad adecuado Corriente nominal de corte en cortocircuito, generalmente especificada entre 31,5 kA y 63 kA para grandes subestaciones de transmisión de alta tensión Corriente normal nominal, que determina la capacidad térmica continua bajo carga completa Clase de resistencia mecánica y eléctrica, que indica cuántos ciclos de operación puede realizar el tablero antes del servicio. Rango de temperatura ambiente y factores de corrección de altitud para el lugar de instalación Clasificación de resistencia sísmica, particularmente importante para subestaciones ubicadas en zonas de fallas activas Pasar por alto cualquier especificación puede provocar fallas prematuras o costosas modificaciones. Un punto de referencia común de la industria requiere aparamenta de alta tensión para lograr una vida útil de diseño de al menos 30 años en condiciones normales de funcionamiento, por lo que la precisión de las especificaciones en la etapa de adquisición tiene consecuencias financieras a largo plazo. Mejores prácticas de instalación y mantenimiento para aparamenta de transmisión de alto voltaje Una instalación adecuada y un programa de mantenimiento disciplinado extienden la vida operativa de los equipos de conmutación de alto voltaje y reducen las interrupciones no planificadas en las redes de transmisión de alto voltaje. Pautas de instalación La preparación del sitio debe tener en cuenta la resistencia de la red de puesta a tierra, la capacidad de carga de los cimientos y las distancias libres definidas por la clase de voltaje aplicable. La aparamenta de alto voltaje aislada en gas requiere además procedimientos estrictos de manejo de gas durante la puesta en servicio para evitar la contaminación por humedad dentro de los compartimentos sellados. Pautas de mantenimiento Los intervalos de inspección de rutina para equipos de conmutación de alto voltaje generalmente siguen un Ciclo de inspección visual de 12 meses y ciclo de mantenimiento detallado de 3 a 6 años. , según las condiciones de funcionamiento y las recomendaciones del fabricante. Las comprobaciones clave incluyen medición de la resistencia de contacto, verificación de la densidad del gas SF6, lubricación del mecanismo y pruebas de calibración del relé de protección. Monitoree las tendencias de presión y densidad del gas para detectar fugas antes de que afecten la rigidez dieléctrica. Realice pruebas de resistencia de contacto para identificar el desgaste antes de que cause sobrecalentamiento. Verifique el tiempo de disparo y cierre para confirmar que la operación mecánica permanece dentro de la tolerancia Inspeccione las superficies de aislamiento en busca de rastros, contaminación o actividad de descarga parcial. Modos de falla comunes y cómo las opciones de diseño los previenen Entendiendo por qué aparamenta de alta tensión fails ayuda a los ingenieros a seleccionar equipos y estrategias de mantenimiento que minimicen el riesgo en las redes de transmisión de alto voltaje. Causas típicas de fallas en aparamentas de alta tensión y medidas de diseño preventivas correspondientes Causa de falla Efecto sobre el sistema de transmisión Medida Preventiva Contacto sobrecalentamiento Degradación localizada del aislamiento, riesgo potencial de incendio Contactos plateados, pruebas de resistencia periódicas Fuga de gas SF6 Capacidad dieléctrica y de interrupción reducida. Monitoreo del sistema de presión sellado, sensores de detección de fugas Mecanismo atascado Disparo retardado o fallido del interruptor durante una falla Lubricación programada, inspección del motor de carga de resorte. Contaminación del aislamiento Riesgo de descarga disruptiva, interrupción no planificada Diseño cerrado con aislamiento de gas, limpieza periódica de la superficie. Las estadísticas recopiladas en toda la industria de servicios públicos muestran consistentemente que La mayoría de las fallas en las aparamentas se deben al desgaste mecánico más que a una falla del aislamiento eléctrico. , lo que refuerza por qué los programas de mantenimiento mecánico merecen la misma atención que los programas de pruebas eléctricas. Elección de una solución confiable de aparamenta de alto voltaje para proyectos de transmisión Al evaluar a un proveedor de aparamenta de alto voltaje para un proyecto de transmisión de alto voltaje, los ingenieros y los equipos de adquisiciones deben mirar más allá del precio y confirmar la calidad de fabricación, la certificación de prueba de tipo y la capacidad de soporte posventa. Los equipos que han pasado pruebas de tipo reconocidas internacionalmente en cuanto a rotura por cortocircuito, aumento de temperatura y resistencia mecánica ofrecen un perfil de riesgo a largo plazo mucho más bajo que las alternativas no certificadas. Nuestra línea de equipos de distribución de alto voltaje cubre configuraciones de aparamenta híbridas y con aislamiento de aire, diseñadas para cumplir con las exigentes condiciones operativas de las redes de transmisión de alto voltaje, desde subestaciones costeras hasta instalaciones de gran altitud. Cada unidad está diseñada teniendo en cuenta la facilidad de servicio, lo que permite a los equipos de mantenimiento realizar inspecciones y reemplazo de componentes sin tiempos de inactividad prolongados. Los equipos de proyecto que planifican una nueva subestación o modernización pueden revisar especificaciones detalladas, clases de voltaje y opciones de configuración en nuestra página de productos de equipos de distribución de alto voltaje, donde la documentación técnica respalda la comparación en paralelo con los requisitos del proyecto. En resumen, aparamenta de alta tensión remains the single most important protective layer within any transmission high voltage network , y su selección merece el mismo rigor de ingeniería aplicado a los transformadores, las torres de transmisión y el diseño de conductores. Un sistema de aparamenta bien especificado y con un mantenimiento adecuado se traduce directamente en menos interrupciones, menores costos de ciclo de vida y un entorno operativo más seguro tanto para el personal como para el equipo.

La respuesta directa a cuánto voltaje hay en las líneas eléctricas Las líneas eléctricas transportan voltajes que varían desde tan solo 120 voltios dentro de una casa hasta una altura 765.000 voltios en las torres de transmisión de larga distancia más grandes. El número exacto depende completamente de a qué etapa de la cuadrícula pertenece la línea. Las líneas de transmisión que transportan electricidad desde una planta de energía a través de una región generalmente transportan entre 69.000 y 765.000 voltios , mientras que las líneas de distribución que llevan energía a los vecindarios generalmente transportan entre 4.000 y 35.000 voltios . Una vez que la energía llega a un edificio, los transformadores reducen aún más el voltaje a los 120 o 240 voltios que utilizan los enchufes domésticos. Este amplio rango existe porque el voltaje se elige en función de la distancia, la carga y el costo. Un voltaje más alto permite que la electricidad viaje más lejos con menos pérdida de energía, mientras que un voltaje más bajo es más seguro y práctico para el uso diario dentro de hogares y negocios. Niveles de voltaje a través de la red La siguiente tabla desglosa los rangos de voltaje típicos en cada etapa de la red eléctrica, según los estándares comunes de ingeniería de servicios públicos utilizados en América del Norte y gran parte de Asia y Europa. Rangos de voltaje típicos por segmento de la red, basados en estándares de servicios públicos comunes Segmento de cuadrícula Rango de voltaje típico Uso común Salida de generación 11.000 a 25.000 voltios Tensión producida directamente en la central eléctrica. Líneas de transmisión a granel 230.000 a 765.000 voltios Movimiento de larga distancia entre estados o regiones Líneas de subtransmisión 69.000 a 138.000 voltios Traslado de energía a subestaciones locales Líneas de distribución primaria 4.000 a 35.000 voltios Alimentar barrios y zonas comerciales Líneas de distribución secundaria 120 a 480 voltios Conexión directa a viviendas y pequeños edificios. Líneas de transmisión versus líneas de distribución Lo que los distingue Las líneas de transmisión y las líneas de distribución se ven diferentes y sirven para diferentes trabajos. Las líneas de transmisión discurren sobre altas torres de celosía de acero, que a menudo superan 100 pies de altura y transportar electricidad a través de largas extensiones de terreno abierto. Las líneas de distribución corren sobre postes más cortos de madera u hormigón que se encuentran a lo largo de las calles y transportan electricidad los últimos kilómetros hasta los hogares y negocios. Las líneas de transmisión minimizan la pérdida de energía en largas distancias mediante el uso de voltaje muy alto Las líneas de distribución operan a un voltaje más bajo ya que cubren distancias más cortas dentro de una ciudad o pueblo. Las torres de transmisión generalmente están espaciadas a cientos de pies de distancia con un amplio espacio libre debajo Los postes de distribución están mucho más juntos y son mucho más comunes en áreas residenciales. El papel de Equipos de distribución de alto voltaje Antes de que la electricidad llegue a una casa, pasa a través de varios trozos de Equipos de distribución de alto voltaje que gestionan la transición del voltaje del nivel de transmisión a un nivel que los hogares y las empresas puedan utilizar de forma segura. Este equipo forma la columna vertebral de la red local e incluye los siguientes componentes. Subestaciones reductoras Las subestaciones reducen el voltaje de transmisión hasta el voltaje de distribución, lo que a menudo reduce cientos de miles de voltios a un rango cercano a los 12.000 voltios. Transformadores de distribución Montadas en postes o colocadas sobre plataformas a nivel del suelo, estas unidades realizan la reducción final desde el voltaje de distribución primaria hasta los 120 o 240 voltios que se usan en interiores. Reconectadores e interruptores Estos dispositivos detectan fallas en la línea e interrumpen la energía automáticamente, luego intentan restaurarla, reduciendo la duración de un corte. Reguladores de voltaje Colocados a lo largo de alimentadores de distribución más largos, los reguladores mantienen el voltaje constante a medida que la demanda aumenta y disminuye a lo largo del día. Factores que determinan cuánto voltaje transporta una línea Distancia recorrida Cuanto más lejos debe viajar la electricidad, mayor tiende a ser el voltaje. Mover energía a lo largo de cientos de millas a bajo voltaje desperdiciaría enormes cantidades de energía en forma de calor, por lo que las empresas de servicios públicos aumentan el voltaje durante largos períodos y lo bajan nuevamente más cerca del punto de uso. Densidad de población y carga Las áreas con densas poblaciones y una gran demanda comercial o industrial a menudo utilizan voltajes de distribución más altos, como 25.000 o 35.000 voltios, en comparación con áreas residenciales más ligeras que pueden usar de 4.000 a 13.000 voltios. Estándares de servicios públicos locales Cada empresa de servicios públicos establece sus propias clases de voltaje preferidas en función del historial de sus equipos, el terreno regional y la planificación de costos. Esta es la razón por la que el voltaje en una línea de distribución en una ciudad puede diferir del de una ciudad cercana, aunque ambas sean similares para los residentes. El voltaje del camino va desde la planta hasta el enchufe La electricidad sale de la central eléctrica entre 11.000 y 25.000 voltios aproximadamente. Un transformador elevador lo eleva al nivel de transmisión, a menudo 230.000 voltios o más. La línea atraviesa la región hacia una subestación regional. Una subestación reductora reduce el voltaje al nivel de subtransmisión, cerca de 69.000 a 138.000 voltios. Una subestación local lo reduce aún más al voltaje de distribución primaria, generalmente de 4000 a 35 000 voltios. Un transformador montado en poste o en plataforma realiza la caída final a 120 o 240 voltios para uso en interiores. Por qué el nivel de voltaje afecta la distancia de seguridad Las líneas de mayor voltaje requieren más distancia de edificios, árboles y personas porque el riesgo de formación de arcos aumenta a medida que aumenta el voltaje. Una línea que transporta 500.000 voltios puede atravesar varios metros de espacio al aire libre sin contacto directo, mientras que una línea de servicio de bajo voltaje presenta mucho menos riesgo desde una distancia corta. Guía de autorización general asociada con diferentes clases de voltaje Clase de voltaje Espacio libre mínimo típico Menos de 50.000 voltios unos 10 pies 50.000 a 200.000 voltios unos 15 pies 200.000 a 350.000 voltios unos 20 pies Por encima de 350.000 voltios 25 pies o más Estas cifras son una guía general más que reglas fijas, ya que la distancia exacta depende del equipo, el terreno circundante y las prácticas locales de servicios públicos. Preguntas frecuentes sobre el voltaje de la línea eléctrica ¿Cuánto voltaje hay en una línea eléctrica normal de un vecindario? La mayoría de las líneas de distribución residencial que corren a lo largo de las calles llevan entre 4.000 y 13.000 voltios , siendo 12.000 voltios uno de los niveles más comunes utilizados por las empresas de servicios públicos. ¿Cuánto voltaje hay en las grandes torres a lo largo de la carretera? Las torres altas de celosía de acero generalmente transportan voltaje de transmisión a granel, que comúnmente cae entre 230.000 y 500.000 voltios , aunque algunos corredores importantes alcanzan los 765.000 voltios. ¿Cómo se reduce el voltaje antes de llegar a una casa? Un pequeño transformador, ya sea montado en un poste cercano o colocado en una plataforma cerca del suelo, realiza la reducción final del voltaje de distribución hasta los 120 o 240 voltios utilizados por los circuitos domésticos. ¿Es siempre más peligrosa una línea de mayor voltaje? Un voltaje más alto generalmente aumenta el riesgo de formación de arcos al aire libre, razón por la cual las distancias de seguridad aumentan con el voltaje. Incluso las líneas de voltaje más bajo siguen siendo peligrosas con el contacto directo, por lo que todas las líneas eléctricas merecen precaución independientemente de su clase de voltaje. ¿Por qué algunas líneas de distribución transportan voltaje más alto que otras? Las empresas de servicios públicos seleccionan el voltaje de distribución en función de la cantidad de carga que necesita un área y la distancia que debe recorrer la línea. Las áreas con mayor demanda suelen utilizar 25 000 o 35 000 voltios, mientras que las áreas residenciales más livianas pueden permanecer entre 4000 y 13 000 voltios. .vpl-article {font-family: Arial, Helvetica, sans-serif;color: #222222;}.vpl-article h2 {font-size: 22px;font-weight: bold;text-align: left;line-height: 1.4;margin-bottom: 15px;color: #008061;}.vpl-article h3 {font-size: 16px;font-weight: bold;text-align: left;line-height: 1.5;margin-bottom: 15px;color: #111111;}.vpl-article p {font-size: 16px;text-align: left;line-height: 2;margin-bottom: 15px;}.vpl-article ul,.vpl-article ol {margin-bottom: 15px;padding-left: 0;}.vpl-article li {font-size: 16px;line-height: 2;margin-bottom: 5px;}.vpl-article section {margin-bottom: 40px;}.vpl-article table {display: table;text-align: center;border-collapse: collapse;width: 100%;font-size: 16px;margin-bottom: 15px;}.vpl-article thead {display: table-header-group;background-color: #e6f3f0;}.vpl-article tbody {display: table-row-group;}.vpl-article tr {display: table-row;}.vpl-article th {display: table-cell;font-weight: bold;border: 1px solid #cccccc;padding: 8px;color: #008061;}.vpl-article td {display: table-cell;border: 1px solid #cccccc;padding: 8px;}.vpl-article caption {caption-side: bottom;font-size: 16px;margin-bottom: 12px;font-style: italic;color: #808080;}.vpl-intro {background-color: #f2f9f7;border-left: 5px solid #008061;padding: 20px;}.vpl-comparison {background-color: #ffffff;border: 1px solid #dbeee9;padding: 20px;}.vpl-equipment-cards {background-color: #f9fafa;padding: 20px;}.vpl-card-grid {display: flex;flex-wrap: wrap;gap: 15px;margin-top: 10px;}.vpl-card {flex: 1 1 220px;background-color: #ffffff;border-top: 4px solid #008061;box-shadow: 0 1px 4px rgba(0,0,0,0.08);padding: 15px;}.vpl-card h3 {margin-bottom: 8px;}.vpl-card p {margin-bottom: 0;}.vpl-factors {background-color: #f2f9f7;padding: 20px;border-radius: 4px;}.vpl-timeline {background-color: #ffffff;padding: 20px;border: 1px dashed #008061;}.vpl-safety {background-color: #fbf6ee;padding: 20px;border-left: 5px solid #b8860b;}.vpl-faq {background-color: #ffffff;border: 1px solid #dbeee9;padding: 20px;}.vpl-faq h3 {color: #008061;}@media only screen and (max-width: 600px) {.vpl-article h2 {font-size: 20px;}.vpl-article h3 {font-size: 16px;}.vpl-article p,.vpl-article li,.vpl-article table {font-size: 16px;}.vpl-card-grid {flex-direction: column;}.vpl-card {flex: 1 1 auto;}.vpl-intro,.vpl-comparison,.vpl-equipment-cards,.vpl-factors,.vpl-timeline,.vpl-safety,.vpl-faq {padding: 15px;}}

La respuesta directa: cómo deben disponerse las líneas de alto voltaje Un diseño de línea de alto voltaje bien planificado mantiene a los conductores a distancias verticales y horizontales seguras entre sí, de las estructuras y del suelo, al mismo tiempo que satisface las demandas mecánicas y eléctricas de la red. Equipos de distribución de alto voltaje conectados en cada extremo. En términos prácticos, esto significa elegir la configuración correcta del conductor (horizontal, vertical o triangular), mantener distancias mínimas al aire según la clase de voltaje y coordinar la longitud del tramo con la resistencia de la torre o el poste. Las empresas de servicios públicos que siguen estos tres fundamentos reducen el riesgo de descarga eléctrica, reducen los costos de mantenimiento y extienden la vida útil del equipo por un margen significativo. Una mala disposición es una de las principales causas de cortes no planificados en las redes aéreas. Un conductor espaciado demasiado cerca de una fase vecina, o una línea encaminada sin tener en cuenta la oscilación del viento, puede desencadenar eventos de arco que dañan los equipos de distribución, los transformadores y otros activos de distribución conectados. Este artículo desglosa los principios de disposición, las cifras de autorización y las prácticas de integración que mantienen un corredor de alto voltaje funcionando según lo diseñado. Configuraciones de diseño clave para líneas de alto voltaje Tres disposiciones de conductores dominan el diseño aéreo de alta tensión, y cada una se elige en función del ancho del derecho de vía, el terreno y el tipo de Equipos de distribución de alto voltaje la línea se alimentará. La siguiente tabla compara las tres configuraciones más comunes utilizadas en corredores de media a alta tensión. Comparación de disposiciones comunes de conductores de alta tensión. Configuración Caso de uso típico ventaja Limitación Horizontales Amplio derecho de paso, alimentadores rurales Simplifica el mantenimiento del aislador Requiere corredor más amplio verticales Corredores urbanos estrechos Minimiza la huella lateral Se necesitan postes o torres más altas Triangular (Delta) Terreno mixto, tramos de transmisión. Equilibra la altura y el ancho Diseño de torre más complejo Seleccionar la configuración incorrecta para las condiciones del sitio es un error de diseño común. Una disposición vertical forzada en un corredor rural amplio y sin obstáculos desperdicia la altura de la torre y aumenta la carga del viento, mientras que una disposición horizontal encajada en una franja urbana a menudo viola las reglas de retroceso mínimo. Requisitos mínimos de espacio y espacio El espacio libre es la variable más importante en la disposición de líneas de alta tensión. El espaciamiento debe tener en cuenta la flexión del conductor bajo carga, la oscilación inducida por el viento y la acumulación de hielo en climas más fríos. Práctica general de la industria para escalas de separación entre fases y entre fases y tierra con clase de tensión: Por debajo de 33 kV: el espaciamiento entre fases generalmente comienza entre 0,5 y 1 metro, ajustado según la longitud del tramo. 33 kV a 132 kV: el espaciamiento generalmente aumenta de 1,5 a 3 metros dependiendo del tipo de torre Por encima de 132 kV: el espaciamiento puede exceder los 4 metros, con margen adicional para conmutar sobretensiones transitorias La distancia al suelo en el centro del tramo debe tener en cuenta la temperatura máxima del conductor y la flexión en el peor de los casos, no la distancia medida en la instalación. Estas cifras son referencias de planificación generales y siempre requieren verificación con el código de red local aplicable y la autorización nominal del fabricante para el caso específico. Equipos de distribución de alto voltaje siendo instalado en la línea. Coordinación de aislamiento y márgenes de seguridad. La disposición y la coordinación del aislamiento son inseparables. Incluso un conductor correctamente espaciado puede desintegrarse si la cadena de aisladores, la clasificación del pararrayos o la distancia de fuga no coinciden con el nivel de contaminación y la altitud del sitio. La coordinación del aislamiento garantiza que cada componente a lo largo de la línea, desde el conductor hasta el cuadro conectado, comparta un margen de tensión soportada constante. Lista de verificación práctica de coordinación Haga coincidir la distancia de fuga del aislador con la clase de contaminación del sitio (ligera, media, pesada o muy pesada) Verifique la clasificación del pararrayos contra la sobretensión máxima esperada de conmutación y relámpago. Ajuste el espacio libre hacia arriba en altitudes más altas, ya que la densidad del aire reducida reduce la rigidez dieléctrica Confirme que todos los equipos de distribución conectados comparten un nivel de aislamiento básico (BIL) compatible Integración del diseño con equipos de distribución de alto voltaje La disposición de las líneas no termina en la torre o el poste. El diseño debe alimentar limpiamente las estaciones de conmutación, los transformadores y los recintos de medición que conforman el conjunto más amplio. Equipos de distribución de alto voltaje red. Los ángulos de entrada de los cables, la orientación de las barras colectoras dentro del tablero y el acercamiento físico de la línea aérea afectan la facilidad con la que se puede mantener el equipo y la tensión que se ejerce sobre las terminaciones. Un diseño que lleva los conductores a una subestación en un ángulo agudo aumenta la tensión mecánica en los casquillos y conectores de terminales, acortando su vida útil. Un ángulo de aproximación más suave, combinado con una holgura adecuada en los conductores de bajada, reduce la fatiga por vibración y simplifica futuras adaptaciones. Los equipos de diseño que planifican juntos la ruta de la línea y la ubicación del equipo de distribución, en lugar de tratarlos como proyectos separados, informan constantemente menos correcciones posteriores a la puesta en servicio. Consideraciones ambientales y del terreno El terreno da forma a casi todas las decisiones de arreglo. El terreno inclinado cambia la distancia efectiva en cada punto de apoyo, por lo que los diseñadores a menudo especifican estructuras más altas o tramos más cortos en las laderas para preservar la distancia al suelo requerida en condiciones de hundimiento. Las regiones costeras o de alta humedad generalmente requieren un espaciamiento de fase más amplio y aisladores de mayor calidad para compensar la acumulación acelerada de contaminación en las superficies de los aisladores. Las zonas de viento merecen especial atención. En áreas con fuertes vientos frecuentes, los conductores al galope pueden cerrar momentáneamente la brecha entre las fases. Agregar un desplazamiento vertical entre los conductores o instalar amortiguadores espaciadores es una mitigación común y rentable que preserva la disposición prevista sin rediseñar todo el corredor. Errores de diseño comunes y mejores prácticas Las auditorías de campo de corredores con bajo rendimiento tienden a sacar a la luz los mismos problemas recurrentes. Reconocerlos tempranamente durante la fase de diseño evita costosas modificaciones después de la puesta en servicio. Subestimar la flexión del conductor a la temperatura máxima de funcionamiento, lo que resulta en una distancia al suelo reducida durante los períodos de carga máxima Colocar estructuras en tramos desiguales sin ajustar la tensión, lo que crea hundimientos desiguales y violaciones localizadas del espacio libre. Ignorar las tasas de crecimiento de la vegetación al establecer el ancho del derecho de vía inicial No coordinar la ruta de la línea con la ruta de acceso de mantenimiento requerida para el equipo de distribución conectado La mejor práctica es tratar el acuerdo como una decisión del ciclo de vida completo. , no un cálculo único. La revisión de los espacios libres y el espaciado en la etapa de diseño, nuevamente durante la aprobación de la construcción y periódicamente mediante inspecciones aéreas o terrestres mantiene el corredor dentro de su envolvente de seguridad original durante décadas. Acceso de mantenimiento y planificación de corredores Una disposición técnicamente correcta sigue fracasando en la práctica si las tripulaciones no pueden acceder a ella de forma segura. La planificación del corredor debe reservar espacio para camiones con cesta, equipos de tracción de cables y vehículos de reparación de emergencia junto con los requisitos de autorización eléctrica. Los caminos de acceso paralelos a la línea reducen significativamente la duración de la interrupción, ya que las cuadrillas llegan al punto de falla sin necesidad de atravesar la vegetación o cruzar propiedad privada. Imágenes térmicas periódicas e inspección visual tanto de la línea como de los conectados Equipos de distribución de alto voltaje debe incluirse en el programa de mantenimiento desde el primer día. La detección temprana de un conector flojo o un aislante degradado en la interfaz del equipo es mucho menos costosa que responder a una falla después de que ya haya interrumpido el servicio. Resumen: lo que ofrece una línea bien organizada Cuando se abordan en conjunto la configuración de los conductores, el espacio libre, la coordinación del aislamiento y los factores del terreno, el resultado es un corredor que resiste las descargas eléctricas, tolera el estrés ambiental y se conecta limpiamente a la subestación y a los activos de distribución. Los equipos de servicios públicos y de ingeniería que aplican estos principios constantemente ven menos cortes relacionados con el clima y menores gastos de mantenimiento a largo plazo, lo que hace que la planificación disciplinada del diseño sea uno de los pasos de mayor valor en cualquier proyecto de alto voltaje. .sec-intro { margin-bottom: 40px; border-left: 4px solid #008061; padding-left: 16px; }.sec-config { margin-bottom: 40px; background-color: #f2f9f7; padding: 16px; border-radius: 6px; }.sec-clearance { margin-bottom: 40px; border: 1px dashed #008061; padding: 16px; border-radius: 4px; }.sec-insulation { margin-bottom: 40px; border-top: 2px solid #008061; padding-top: 16px; }.sec-integration { margin-bottom: 40px; background-color: #eafaf5; padding: 16px; border-radius: 10px; }.sec-terrain { margin-bottom: 40px; border-left: 4px dotted #008061; padding-left: 16px; }.sec-mistakes { margin-bottom: 40px; background-color: #f7fdfb; padding: 16px; border: 1px solid #cfe9e1; border-radius: 6px; }.sec-access { margin-bottom: 40px; border-bottom: 2px solid #008061; padding-bottom: 16px; }.sec-summary { margin-bottom: 40px; background-color: #008061; color: #ffffff; padding: 20px; border-radius: 8px; }.sec-summary h2 { color: #ffffff; }

¿Qué es un transformador de tipo seco? A transformador tipo seco Es un transformador eléctrico que enfría y aísla sus devanados utilizando aire, resina u otro medio no líquido en lugar de aceite. A diferencia de las unidades sumergidas en aceite, un transformador de tipo seco no requiere un tanque dieléctrico líquido, lo que lo hace inherentemente más resistente al fuego y más adecuado para instalaciones interiores, de gran altura y ambientalmente sensibles. En resumen, si un proyecto necesita un transformador que pueda colocarse cerca de las personas sin riesgo de fuga de aceite o combustión, un transformador de tipo seco casi siempre es la opción correcta. Los transformadores de tipo seco aumentan o disminuyen el voltaje dentro de los sistemas de distribución de energía, al igual que las unidades llenas de aceite, pero logran aislamiento a través de materiales sólidos como resina epoxi, papel impregnado de barniz o simplemente aire ambiental combinado con ventilación forzada. Esta diferencia de diseño impulsa casi todas las ventajas y limitaciones asociadas con la tecnología. Cómo funciona un transformador tipo seco El principio operativo central de un transformador de tipo seco sigue la física estándar del transformador: la corriente alterna en el devanado primario crea un campo magnético cambiante en el núcleo de acero laminado, que induce un voltaje correspondiente en el devanado secundario. Lo que distingue a un transformador de tipo seco es cómo gestiona el calor generado por este proceso. Enfriamiento sin líquido En lugar de hacer circular aceite, los transformadores de tipo seco dependen de la convección de aire natural o forzada. El aire de refrigeración pasa a través de conductos entre las capas de bobinado, alejando el calor de los conductores de cobre o aluminio y disipándolo en la habitación o recinto circundante. Las unidades más grandes suelen añadir ventiladores (clase de refrigeración AF) para aumentar la capacidad aproximadamente 15-33% por encima de su clasificación de aire natural. Sistemas de aislamiento El aislamiento se consigue con materiales clasificados según clases térmicas como Clase F (155°C) o Clase H (180°C). Las clases de aislamiento más altas permiten que el transformador funcione a mayor temperatura sin degradarse, lo que afecta directamente la capacidad de sobrecarga y la vida útil esperada. Principales tipos de transformadores de tipo seco No todos los transformadores de tipo seco se construyen de la misma manera. El método de aislamiento y encapsulación utilizado para los devanados define la categoría del producto, su rendimiento y su aplicación ideal. Tipo Construcción Más adecuado para Resina fundida Devanados moldeados al vacío en resina epoxi a alta presión. Hospitales, centros comerciales, rascacielos, metros. VPI (impregnado a presión de vacío) Bobinados impregnados de barniz al vacío y curados. Plantas industriales, zonas de humedad moderada. Herida Abierta / Ventilada Devanados aislados con barniz, enfriados por flujo de aire abierto Ambientes interiores secos con niveles de polvo controlados Comparación de los tres métodos de construcción de transformadores de tipo seco más comunes. Entre estos, el transformador tipo seco de resina fundida es el más especificado para entornos exigentes porque el bloque sólido de epoxi sella completamente los devanados contra la humedad, el polvo y los contaminantes, lo que también lo hace autoextinguible en el raro caso de una falla interna. Transformador tipo seco versus transformador sumergido en aceite La elección entre un transformador de tipo seco y un transformador sumergido en aceite generalmente se reduce a la ubicación, los requisitos del código contra incendios y el presupuesto. La siguiente tabla resume las diferencias prácticas que los ingenieros consideran con más frecuencia. factores Transformador tipo seco Transformador sumergido en aceite Riesgo de incendio Bajo, autoextinguible Más alto, requiere barreras contra incendios Ubicación de instalación Interior, cerca de áreas ocupadas Bóveda exterior o dedicada Mantenimiento Mínimo, sin pruebas de aceite. Se requiere muestreo periódico de aceite Impacto ambiental Sin riesgo de fuga o derrame Requiere contención de aceite Eficiencia típica Ligeramente más bajo con carga parcial Ligeramente más alto con carga parcial Comparación general; Las cifras exactas de rendimiento varían según el fabricante y la clasificación de diseño. Ventajas clave de los transformadores de tipo seco La creciente preferencia por transformadores de tipo seco en la construcción comercial e industrial está impulsada por varios beneficios mensurables: Seguridad contra incendios: En muchas jurisdicciones, la ausencia de aceite inflamable significa que un transformador de tipo seco se puede instalar en interiores sin una bóveda resistente al fuego. Protección del medio ambiente: No hay fugas de petróleo, por lo que no hay riesgo de contaminación del suelo o del agua subterránea cerca de sitios sensibles. Menor mantenimiento: Sin aceite, no hay necesidad de realizar pruebas dieléctricas, filtración o inspecciones de fugas. Eficiencia espacial: Las unidades de tipo seco normalmente se pueden colocar más cerca de la carga, acortando el recorrido del cable. Resistencia a la humedad y a los contaminantes: Los modelos de resina fundida, en particular, toleran el aire industrial húmedo o polvoriento. Aplicaciones e industrias típicas Debido a su perfil de seguridad, los transformadores de tipo seco son la opción estándar dondequiera que personas y equipos compartan espacios cercanos con la infraestructura eléctrica. Las aplicaciones comunes incluyen: Hospitales e instalaciones sanitarias, donde la energía continua y segura es fundamental Edificios de oficinas de gran altura y centros comerciales Aeropuertos, estaciones de metro e infraestructura ferroviaria. Centros de datos que requieren una conversión de energía confiable y de bajo mantenimiento Instalaciones de energía renovable, incluidas estaciones elevadoras eólicas y solares. Plantas de fabricación e instalaciones de procesos industriales. Especificaciones Técnicas y Normas la mayoría transformadores tipo seco en el mercado se fabrican y prueban de acuerdo con estándares reconocidos internacionalmente, que definen la clase de aislamiento, el aumento de temperatura y los procedimientos de prueba de seguridad. Parámetro Rango típico Clasificación de potencia 30kVA a 20.000kVA Clase de voltaje Hasta 36 kV primario Clase de aislamiento Clase F (155°C) o Clase H (180°C) Normas aplicables CEI 60076-11, IEEE C57.12.01 Grado de protección IP00 a IP54 (dependiente del gabinete) Rangos de referencia basados en prácticas industriales comunes; Confirme las cifras exactas con la hoja de datos del fabricante. Consejos de instalación, mantenimiento y seguridad Consideraciones de instalación Aunque un transformador de tipo seco evita los requisitos de bóveda contra incendios relacionados con el aceite, aún necesita un espacio libre adecuado para el flujo de aire y la disipación de calor. Los fabricantes suelen especificar espacios mínimos alrededor de las aberturas de ventilación, y las unidades cerradas deben combinarse con ventiladores de ventilación del tamaño adecuado o soporte HVAC en climas cálidos. Mantenimiento continuo El mantenimiento de un transformador de tipo seco es comparativamente sencillo: la inspección visual periódica, la eliminación del polvo de los conductos de refrigeración y las pruebas de resistencia del aislamiento cada uno a tres años suelen ser suficientes. No hay muestreo de aceite, ni monitoreo de fugas, ni riesgo de degradación del fluido dieléctrico con el tiempo. Cómo elegir el transformador de tipo seco adecuado La selección del transformador de tipo seco correcto depende del tamaño de la carga, los requisitos de voltaje, las condiciones ambientales y los códigos de construcción o contra incendios aplicables. Como guía general: elegir resina fundida Modelos para espacios interiores con acceso público o códigos estrictos contra incendios. elegir VPI Modelos para entornos industriales con humedad moderada y sensibilidad a los costes. Haga coincidir la clase de aislamiento con la temperatura ambiente esperada y el perfil de carga. Confirme que la clasificación de protección del gabinete (IP) se adapte al entorno de instalación. NB Tianshun fabrica una gama de transformadores de tipo seco diseñados para brindar confiabilidad en proyectos comerciales, industriales y de infraestructura. Revisando el línea de productos de transformadores de tipo seco puede ayudar a los ingenieros a comparar las clasificaciones de potencia, clases de voltaje y opciones de gabinete disponibles antes de finalizar una especificación. section { margin-bottom: 40px;}h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 15px;}h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 15px;}p { font-size: 16px; text-align: left; margin-bottom: 15px;}li { font-size: 16px; text-align: left;}.sec-intro { background-color: #f0faf7; border-left: 4px solid #008061; padding: 20px;}.sec-howworks { background-color: #ffffff; border-top: 2px solid #008061; padding-top: 20px;}.sec-types { background-color: #fafafa; padding: 20px; border-radius: 6px;}.sec-compare { background-color: #ffffff; border: 1px solid #d9ece6; padding: 20px; border-radius: 6px;}.sec-advantages { background-color: #f0faf7; padding: 20px; border-left: 4px solid #008061;}.sec-applications { background-color: #ffffff; padding: 20px; border: 1px dashed #008061; border-radius: 6px;}.sec-specs { background-color: #fafafa; padding: 20px; border-radius: 6px;}.sec-maintenance { background-color: #ffffff; border-left: 4px solid #cccccc; padding: 20px;}.sec-choose { background-color: #e6f4f0; padding: 20px; border-radius: 6px; border: 1px solid #008061;}

En el otro extremo de la planta arranca un compresor de 400 kW, las luces del taller se apagan durante medio segundo y tres variadores de velocidad de la línea de envasado se apagan al mismo tiempo. No hay nada roto y ningún disyuntor se ha disparado debido a la corriente de falla, pero la línea está caída. Eso, en una frase, es un problema de calidad de la energía: la electricidad que llega a su equipo dejó brevemente de coincidir con la que el equipo fue diseñado para aceptar. La calidad de la energía describe qué tan cerca se ajustan el voltaje, la frecuencia y la forma de onda de un suministro a sus valores especificados. Cuando los tres se mantienen estables, los motores se enfrían, los variadores permanecen en línea y los medidores indican la verdad. Cuando se desvían, se producen disparos molestos, neutros sobrecalentados, bancos de condensadores fallidos y horas de producción que nunca regresan. Casi todos los problemas de calidad de la energía se pueden medir, rastrear hasta una fuente y corregir, y muchas de las decisiones decisivas se encuentran en el propio equipo de distribución. Lo que realmente mide la calidad de la energía Tres cantidades lo definen y cada una tiene una banda de tolerancia reconocida por los estándares internacionales. Mantenga a los tres dentro de sus bandas y la red estará sana; si uno se deja llevar, los síntomas aparecerán río abajo. Magnitud del voltaje La oferta debería situarse cerca de la nominal. EN 50160 espera que alrededor de 230 V se mantengan dentro del 10 por ciento del nominal durante casi toda la semana, y ANSI C84.1 mantiene el voltaje de servicio de América del Norte dentro de aproximadamente el 5 por ciento. El funcionamiento habitual en los bordes de la banda acorta la vida útil del equipo. Frecuencia Las redes interconectadas mantienen una frecuencia extremadamente cercana a 50 o 60 Hz, normalmente dentro de aproximadamente 0,1 Hz, porque miles de generadores comparten la carga. Los sistemas aislados alimentados por grupos electrógenos o capacidad renovable limitada se amplían, y los variadores sensibles y los controles de procesos lo notan. Forma de onda La forma de onda ideal es una onda sinusoidal limpia. La distorsión se expresa como distorsión armónica total, o THD, y crece cada vez que cargas no lineales consumen corriente en pulsos. EN 50160 limita la THD de voltaje al 8 por ciento en redes de bajo voltaje. Las seis perturbaciones que realmente encontrarás Los nombres son importantes cuando presenta una queja o escribe una especificación. Estos seis eventos cubren la mayoría de las quejas sobre la calidad de la energía en el mundo real, junto con la forma en que cada uno suele anunciarse. Seis perturbaciones comunes, los síntomas que los operadores notan primero y las fuentes más frecuentemente responsables Perturbación Síntoma típico fuente más común Caída de voltaje (caída) Las luces se atenúan, los contactores se caen, los accionamientos se disparan por subtensión del bus de CC Fallos remotos de la red, arranque de motores grandes, energización de transformadores. Aumento de voltaje Alarmas de sobretensión, fuentes de alimentación estresadas, lámparas fundidas. Rechazo repentino de carga, conmutación de condensadores de servicios públicos Transitorio (impulso) Fallos electrónicos inexplicables, placas de circuito dañadas. Rayos, conmutación de cargas inductivas. Armónicos Zumbido del transformador y del motor, sobrecalentamiento de los neutros, fallas repetidas de los capacitores Variadores de velocidad, rectificadores, controladores LED, soldadoras Desequilibrio Calentamiento y vibración del motor, mayores pérdidas, viajes molestos Carga monofásica desigual, fusible fundido en una fase parpadeo Fluctuación visible de las lámparas y quejas de los ocupantes. Hornos de arco, soldadoras por puntos, arranques frecuentes de motores. Una semana de seguimiento suele revelar cuáles dos o tres dominan en un sitio determinado, y ahí es donde debe destinarse primero el presupuesto. De dónde viene la mala calidad de la energía Desde la red aguas arriba Los cortocircuitos a cientos de metros o incluso kilómetros de distancia reducen el voltaje durante algunos ciclos hasta que la protección soluciona la falla. Los rayos inyectan impulsos de alta energía y la conmutación de los condensadores de la red eléctrica envía breves transitorios a lo largo de la línea. No puede evitar estos eventos, pero puede decidir cuánto de cada uno tolera su instalación. Desde el interior de tus propias instalaciones Las corrientes armónicas casi siempre son de origen local. Los variadores de velocidad, las fuentes de alimentación de CC, los cargadores de baterías, las luces LED y los soldadores consumen corriente en pulsos, y esos pulsos distorsionan el voltaje de cada carga aguas abajo del mismo transformador. La distribución desigual de cargas monofásicas crea desequilibrio y calentamiento del motor. El arranque cruzado de motores grandes produce caídas locales. Los cables sobrecargados y las terminaciones sueltas añaden caída de voltaje y calor. La exportación de generación renovable basada en inversores a una red débil genera una distorsión de fondo. La distinción es importante: las caídas suelen llegar desde el exterior, mientras que los armónicos suelen ser autoinfligidos. Eso le indica si debe abrir una discusión con su empresa de servicios públicos o con su propio cronograma de panel. Lo que le cuesta la mala calidad de la energía La factura rara vez llega etiquetada como costo de calidad de energía. Se manifiesta como tiempo de inactividad, reemplazo prematuro y desperdicio de energía. Tiempo de inactividad: una caída que dure menos de una décima de segundo puede activar una línea entera. Muchos contactores se liberan una vez que el voltaje cae a aproximadamente el 70 por ciento del nominal, y los variadores a menudo se disparan más rápido cuando el voltaje del bus de CC es bajo. Calentamiento y envejecimiento: Las pérdidas armónicas aumentan con el cuadrado de la corriente, las cargas monofásicas no lineales pesadas sobrecargan los neutros y los transformadores y motores se calientan. Incluso un pequeño porcentaje de desequilibrio de tensión provoca una reducción significativa de la potencia de los motores de inducción. Fallo temprano de hardware: Las corrientes distorsionadas son una de las principales causas de fallos prematuros de los bancos de condensadores, y los transitorios repetidos degradan silenciosamente las fuentes de alimentación hasta el día en que fallan. Presión de cumplimiento: Si la corriente armónica que inyecta en el punto de acoplamiento común excede los límites IEEE 519, su empresa de servicios públicos puede requerir acciones correctivas a su cargo. Una parada de línea no planificada suele costar más que la campaña de medición y el hardware de mitigación que la habría evitado. Los estándares que definen lo aceptable Dos preguntas resuelven la mayoría de los desacuerdos: ¿qué exige el operador de red y qué debería exigir su especificación? Estos documentos responden a ambas. Documentos de referencia citados con mayor frecuencia en especificaciones de calidad de energía y acuerdos de servicios públicos. Estándar lo que gobierna IEEE 519 Límites de corriente y voltaje armónico en el punto de acoplamiento común, con valores comúnmente citados de 5 por ciento de THD de voltaje y 3 por ciento para armónicos individuales en buses de 1 kV a 69 kV EN 50160 Características de voltaje de las redes de distribución pública en Europa, incluidos 230 V nominales mantenidos dentro del 10 por ciento y un límite máximo de THD del 8 por ciento para bajo voltaje. ANSI C84.1 Voltajes nominales del sistema y rangos de tolerancia de voltaje de servicio utilizados en América del Norte Serie IEC 61000 Niveles de compatibilidad, requisitos de inmunidad y métodos de prueba utilizados para verificar el comportamiento del equipo en suministros perturbados. IEEE 1159 Definiciones y categorías de duración para caídas, subidas y transitorios, de modo que los informes de seguimiento compartan un solo idioma. Dimensionamiento del transformador para cargas reales Las corrientes armónicas no producen trabajo útil, pero sí producen calor, por lo que un transformador dimensionado sólo para su corriente fundamental se calienta más de lo que sugiere la placa de identificación. Cuando dominan las cargas no lineales, las respuestas prácticas son un tamaño conservador, datos térmicos genuinos del fabricante y, en instalaciones interiores compactas, una unidad de tipo seco cuya construcción se adapta al entorno y simplifica la planificación de la protección contra incendios. Transformadores tipo seco fundidos en resina epoxi SCB13/SCB14 de 10 kV Estos transformadores trifásicos de resina fundida de 10 kV, con capacidad nominal de 630 a 2000 kVA, se adaptan a instalaciones interiores con cargas no lineales. La construcción libre de aceite y resistente al fuego y los gabinetes opcionales respaldan una planificación térmica conservadora donde el calor armónico es una preocupación. Ver producto → Solicite a los proveedores cifras de aumento de temperatura medidas bajo espectros de carga realistas en lugar de condiciones de prueba puramente sinusoidales, y confirme la clase de aislamiento y el método de enfriamiento con el contenido armónico real de su instalación. Para una base en lenguaje sencillo sobre los fundamentos, esta descripción general de ¿Qué tipo de equipo es un transformador? cubre bien los conceptos básicos. Aparamenta, coordinación y datos limpios Entre el transformador y la carga se encuentra el equipo que contiene una perturbación o la propaga. La aparamenta de media tensión revestida de metal, como el patrón KYN28A-12 extraíble de 12 kV, proporciona clasificaciones de cortocircuito probadas, secuencias operativas definidas y acceso seguro para mantenimiento, que es lo que convierte una falla de red en una breve restauración en lugar de un día de reconstrucción. Celda revestida de metal extraíble KYN28A-12 de 12 kV Este tablero de distribución blindado para interiores de 12 kV ofrece capacidades de cortocircuito probadas, cinco enclavamientos de protección y carros de interruptores extraíbles. Su diseño compartimentado contiene fallas, lo que permite una restauración rápida y un mantenimiento seguro de la distribución de media tensión. Ver producto → La coordinación de la protección es una herramienta de calidad de la energía en sí misma: cuando las configuraciones de relés y disyuntores se clasifican correctamente, una falla aguas abajo desconecta un alimentador en lugar de dejar en blanco toda la placa. En el lado de bajo voltaje, el diseño hace gran parte del trabajo, ya que los alimentadores separados para los accionamientos y los soldadores mantienen las corrientes contaminadas alejadas de las cargas sensibles y brindan a la medición un punto significativo para medir. Un orden sensato de operaciones Resista la tentación de comprar filtros antes de tener datos. La siguiente secuencia termina con pruebas más que con esperanzas. Registre antes de gastar: registre voltaje, THD, desequilibrio y marcas de tiempo de eventos durante al menos una semana representativa, incluidos los fines de semana. Clasifique los hallazgos según los estándares anteriores y separe los problemas iniciales de los autogenerados. Primero solucione las fuentes: reequilibre las cargas monofásicas, mueva las cargas perturbadoras a alimentadores dedicados y cambie el tamaño o reemplace los equipos sobrecargados. Estreche la coordinación: verifique la configuración del disyuntor y del relé para que una sola falla se solucione localmente en lugar de en cascada. Mitigue lo que queda: filtros de armónicos pasivos o activos, protección contra sobretensiones y, para procesos genuinamente críticos, una estrategia de respuesta adaptada a sus propios datos de caída. Vuelva a medir y documentar el resultado según los objetivos de IEEE 519 o EN 50160 para que la mejora sea demostrable. El primer paso vive o muere según la instrumentación. La medición de grado de ingresos instalada en los tableros principales registra exactamente las cantidades enumeradas anteriormente y mantiene la evidencia en un solo lugar. Equipos de medición de energía para distribución de bajo voltaje Los medidores, medidores de potencia y transmisores inteligentes miden corriente, voltaje, potencia y energía en los tableros principales. La medición de grado de ingresos proporciona la evidencia documentada necesaria para evaluar las tolerancias de calidad de la energía y gestionar el consumo de manera efectiva. Ver producto → Lo fundamental antes de comprar La calidad de la energía no es un misterio ni un lujo; es un conjunto de tolerancias mensurables con límites documentados y correcciones conocidas. Trátelo como una especificación cuando evalúe equipos de distribución: solicite datos de armónicos y aumento de temperatura, confirme certificaciones como CCC e ISO 9001 e insista en la puesta en servicio de soporte que mida el rendimiento instalado en lugar de asumirlo. Si está planeando una nueva subestación, actualizando un tablero de distribución antiguo o persiguiendo un viaje inexplicable, nuestro equipo de ingeniería agradece la oportunidad de revisar su diagrama unifilar y su lista de carga. Comuníquese con nosotros a través del pagina de contacto para iniciar esa conversación. La energía limpia es más barata que el tiempo de inactividad. Mida primero, especifique cuidadosamente y el resto de la red lo recompensará silenciosamente durante años. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section{font-family:"Segoe UI",Arial,Helvetica,sans-serif;color:#2b2b2b;max-width:860px;margin:0 auto 30px;padding:30px 34px;border-radius:14px;box-sizing:border-box;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;line-height:1.5;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;line-height:2;}.article-section p{font-size:16px!important;margin-bottom:12px;line-height:2;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:2;}.article-section table{font-size:16px;line-height:2;border-collapse:collapse;width:100%;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;text-align:left;vertical-align:top;}.article-section td{border:1px solid #cccccc;padding:8px;vertical-align:top;}.article-section table caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;line-height:2;}.article-section a{color:#007a5e;}.article-section.intro{background:linear-gradient(135deg,#e9f8f2 0%,#ffffff 60%);border-left:6px solid #008061;border-radius:0 14px 14px 0;}.article-section.intro p:first-of-type{font-size:17px!important;line-height:1.9;}.article-section.basics{background:#ffffff;border:1px solid #d9eee6;}.article-section.basics h2{color:#008061;}.article-section .pq-pillars{display:grid;grid-template-columns:1fr 1fr 1fr;gap:16px;margin-bottom:12px;}.article-section .pq-pillar{background:#f2faf6;border-top:4px solid #008061;border-radius:10px;padding:16px 18px;}.article-section .pq-pillar h3{color:#00694f;margin-bottom:8px;}.article-section .pq-pillar p{margin-bottom:0;}.article-section.problems{background:#ffffff;border:1px solid #e4e4e4;}.article-section.problems h2{border-bottom:3px solid #008061;padding-bottom:8px;}.article-section.problems thead th{background:#008061;color:#ffffff;border-color:#008061;}.article-section.problems tbody tr:nth-child(even) td{background:#f1f9f5;}.article-section .table-scroll{overflow-x:auto;margin-bottom:12px;}.article-section.causes{background:#fbfdfc;border:1px solid #e2efe9;}.article-section.causes h2{border-left:8px solid #008061;padding-left:14px;}.article-section.causes h3{color:#00694f;border-left:5px solid #008061;padding-left:10px;}.article-section.causes li::marker{color:#008061;}.article-section.costs{background:linear-gradient(135deg,#00654d 0%,#008061 100%);color:#ffffff;box-shadow:0 6px 18px rgba(0,128,97,.25);}.article-section.costs h2{color:#ffffff;border-bottom:2px solid rgba(255,255,255,.55);padding-bottom:8px;}.article-section.costs p{color:#ecfff8;}.article-section.costs li{color:#ecfff8;}.article-section.costs li::marker{color:#8fe6c9;}.article-section.costs .cost-callout{background:rgba(255,255,255,.14);border-left:4px solid #ffffff;border-radius:8px;padding:12px 16px;}.article-section.standards{background:#ffffff;border:1px solid #e4e4e4;}.article-section.standards h2{color:#005c46;}.article-section.standards thead th{background:#eef7f3;color:#005c46;border-top:3px solid #008061;}.article-section.standards tbody tr:nth-child(odd) td{background:#fafcfb;}.article-section.transformer{background:linear-gradient(180deg,#ffffff 0%,#ecf7f1 100%);border:1px solid #d5ece2;}.article-section.transformer h2{color:#008061;letter-spacing:.4px;}.article-section.switchgear{background:#ffffff;border:1px solid #e4e4e4;}.article-section.switchgear h2{border-left:10px double #008061;padding-left:14px;}.article-section.steps{background:#f5fbf8;border:1px solid #d9eee6;}.article-section.steps h2{color:#008061;border-bottom:2px dashed #008061;padding-bottom:8px;}.article-section.steps ol li{background:#ffffff;border:1px solid #dcefe7;border-left:5px solid #008061;border-radius:8px;padding:10px 14px;margin-bottom:10px;}.article-section.steps ol li::marker{color:#008061;font-weight:bold;}.article-section.closing{background:linear-gradient(135deg,#00513d 0%,#008061 65%,#0c9c78 100%);color:#ffffff;}.article-section.closing h2{color:#ffffff;}.article-section.closing p{color:#eafff6;}.article-section.closing a{color:#ffffff;font-weight:bold;}.article-section a[data-product-card="true"]{display:block;margin:14px 0 18px;padding:14px 18px;background:#ffffff;border:2px solid #008061;border-left-width:10px;border-radius:10px;color:#00694f;font-weight:bold;font-size:17px;line-height:1.9;text-decoration:none;box-shadow:0 3px 10px rgba(0,128,97,.16);}.article-section a[data-product-card="true"]:hover{background:#f0faf6;}@media (max-width:760px){ .article-section{padding:20px 16px;margin-bottom:22px;border-radius:12px;} .article-section.intro{border-radius:0 12px 12px 0;padding:20px 16px;} .article-section .pq-pillars{grid-template-columns:1fr;} .article-section table{min-width:540px;} .article-section a[data-product-card="true"]{padding:12px 14px;font-size:16px!important;line-height:1.9;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Los problemas de calidad de la energía eléctrica comienzan dentro de la planta En una calurosa tarde de verano, una línea de envasado automatizada en una planta de productos metálicos seguía fallando. El electricista confirmó que el voltaje entrante cayó de 400 V a 358 V durante el pico del mediodía, con una duración de menos de 100 ms. La interrupción fue breve, pero el PLC de la línea de envasado entró en modo de protección, deteniendo la línea durante cuarenta minutos. La causa no fue la red externa. Fue la repentina irrupción de corriente de dos compresores de aire de 55 kW que arrancaban simultáneamente lo que redujo el voltaje en toda la barra colectora. Este ejemplo ilustra una conclusión básica: la mayoría de los problemas de calidad de la energía eléctrica se originan en el diseño, la selección de equipos y la combinación de carga del sistema de distribución interno, no en la empresa de servicios públicos. La mejora de la calidad de la energía comienza con la selección de equipos y la estructura del sistema. Qué significa la calidad de la energía eléctrica para una carga industrial La calidad de la energía eléctrica describe qué tan estables son las formas de onda de voltaje, frecuencia y corriente a lo largo del tiempo. Para una fábrica, la pregunta más práctica es si el equipo funciona de manera confiable, no si las lecturas entrantes se encuentran dentro de un rango nominal. En un sistema de distribución completo, los siguientes indicadores son los más importantes: Desviación de voltaje - la diferencia entre la tensión de alimentación y la tensión nominal, afectando al par motor y a la potencia de iluminación cuando supera el rango permitido. distorsión armónica - las cargas no lineales, como los variadores de frecuencia, los rectificadores y los hornos de arco eléctrico, generan armónicos que provocan el calentamiento de los cables, el aumento de la temperatura del transformador y la sobrecarga del conductor neutro. Caída y aumento de voltaje - una breve caída o aumento de tensión puede detener las máquinas CNC y dañar los módulos electrónicos sensibles. parpadeo - las fluctuaciones rápidas de tensión provocan un parpadeo visible de la iluminación e indican una rigidez insuficiente de las barras colectoras en el sistema de distribución. factor de potencia - la relación entre potencia activa y potencia aparente. Un factor de potencia bajo aumenta las pérdidas de la línea y ocupa la capacidad del transformador. Para el propietario de una instalación, la parte difícil es decidir si el problema está en el lado de alto voltaje o en el lado de bajo voltaje. La lógica de protección y el comportamiento de falla difieren entre estos dos niveles. Un punto de partida útil es leer nuestra comparación de sistemas de distribución de alta y baja tensión . Problemas típicos de calidad de la energía y dónde aparecen Diferentes industrias enfrentan diferentes síntomas de calidad de energía. La siguiente tabla ofrece un marco de diagnóstico rápido, que reúne los efectos observables, las causas probables y el equipo que se asocia con mayor frecuencia con el problema. Problemas típicos de calidad de energía y los equipos más afectados. Problema Causa común Efecto observable Equipo probable Caída de voltaje Arranque de motores grandes, conmutación de transformadores Reinicio del PLC, disparo del variador de frecuencia Aparamenta de alta tensión, transformador. distorsión armónica Cargas no lineales, circuitos rectificadores. Sobrecalentamiento del neutro, zumbido del transformador Aparamenta de baja tensión, transformador tipo seco. Fluctuación de voltaje Variación de potencia reactiva, suministro débil Parpadeo de iluminación, calidad de soldadura inestable Caja de distribución, caja de derivación de cables. Desviación de frecuencia Control del generador, desequilibrio de carga de suministro. Deriva de velocidad del motor, activación de protección del motor Procesos sensibles a la frecuencia Desequilibrio trifásico Cargas monofásicas no asignadas correctamente Calentamiento del motor, aumento de temperatura local del transformador. Gabinete de distribución de energía de bajo voltaje. La columna de equipamiento no es una conclusión fija. Refleja dónde se observan más comúnmente estos problemas en proyectos de distribución reales. En muchos casos, el lado de alto voltaje establece la base de la calidad de la energía para toda la instalación porque determina cuánta energía transitoria se puede absorber antes de llegar al lado de bajo voltaje. Cómo los equipos de distribución afectan la calidad de la energía El equipo de distribución no es un observador pasivo. Los transformadores, los cuadros de alta tensión y los cuadros de baja tensión participan en la estabilización de tensión, la supresión de armónicos y la compensación de potencia reactiva. Transformadores de tipo seco: el primer nodo de estabilidad Un transformador de tipo seco generalmente reduce de 10 kV a 0,4 kV. El aislamiento moldeado con resina epoxi le confiere una buena resistencia al fuego y lo hace adecuado para su instalación en interiores. La impedancia del transformador, el aumento de temperatura del devanado y las pérdidas sin carga afectan directamente la capacidad de regulación de voltaje en el lado secundario. Si la temperatura del devanado se mantiene alta durante un período prolongado, el envejecimiento del aislamiento se acelera y la tensión secundaria se aleja gradualmente del valor nominal. Son necesarias comprobaciones rutinarias del aumento de temperatura, la resistencia del aislamiento y las descargas parciales para mantener la estabilidad del voltaje. Transformador tipo seco Los SCB13-630~2000/10 y SCB14-630~2000/10 son transformadores trifásicos de tipo seco moldeados en resina epoxi de 10 kV, con capacidades que varían de 630 kVA a 2000 kVA. Estas transforma... Ver producto → Aparamenta de alta tensión: la interfaz de protección La aparamenta de alta tensión realiza la conexión, seccionalización y aislamiento de la energía eléctrica, por lo que actúa como primera capa de protección frente a las fluctuaciones de la red. En plantas con muchos variadores de frecuencia y rectificadores, los armónicos viajan a lo largo de la barra colectora y entran al transformador de corriente dentro del gabinete de alto voltaje, causando errores de medición o mal funcionamiento de la protección. La aparamenta de alto voltaje KYN28A-12 utiliza una estructura extraíble. Su diseño de barra colectora, transformador de instrumentos y disyuntor reduce el acoplamiento electromagnético en la ruta armónica, lo cual es útil para sistemas de distribución de media tensión que necesitan operación continua. Al seleccionar una unidad de aparamenta, verifique la corriente nominal, la corriente de resistencia térmica y dinámica, la clasificación del arco interno y las funciones de enclavamiento. Para instalaciones con requisitos estrictos de calidad de energía, vale la pena considerar un gabinete blindado probado o una unidad de aparamenta aislada en gas. Dispositivo de distribución de alto voltaje (HV) KYN28A-12 El KYN28A-12 es un tablero de distribución blindado de CA de tipo extraíble para interiores de 12 kV, que es un tablero de distribución de alto voltaje convencional, maduro y universal para uso doméstico... Ver producto → Aparamenta de baja tensión: el punto de corrección final La aparamenta de baja tensión se enfrenta directamente a la carga y es donde se implementa la corrección y el filtrado del factor de potencia. La instalación de bancos de capacitores, reactores en serie y módulos de filtro activo dentro de un gabinete de bajo voltaje reduce la caída de voltaje de la línea y disminuye la demanda de potencia reactiva en el transformador. Para sistemas con alta distorsión armónica, el banco de capacitores debe conectarse con un reactor adecuado para evitar resonancia en paralelo con la impedancia del sistema. La sección transversal de la barra colectora, el diseño del aumento de temperatura y la lógica de conmutación del capacitor determinan qué tan efectiva permanece la compensación a lo largo del tiempo. Esta es también la razón por la que muchos proyectos de ahorro de energía comienzan con el lado de bajo voltaje. Aparamenta de baja tensión (BT) Plantas industriales en general, edificios comerciales pequeños y medianos y complejos residenciales para distribución de energía e iluminación. Control de motores en taller de fábrica... Ver producto → Selección de una solución de calidad de energía: una lista de verificación práctica Al comprar equipos para mejorar la calidad de la energía, siga este orden: primero mida, luego analice, luego seleccione el equipo y finalmente verifique el efecto. Utilice un analizador de calidad de energía trifásico durante al menos un ciclo de producción completo, registrando caídas de voltaje, armónicos y factor de potencia. Identificar la causa principal. Si el arranque del motor es la fuente de caídas de tensión, considere arrancadores suaves o aparamenta con mejor capacidad de resistencia a la corriente de arranque. Decida si es necesaria una compensación de potencia reactiva. Cuando el factor de potencia cae por debajo de 0,85, normalmente se requieren baterías de condensadores. Elija la estructura del equipo. Para contenido alto de armónicos, seleccione un gabinete de bajo voltaje con reactores desafinados. Para fluctuaciones amplias de voltaje, verifique la impedancia del transformador y los valores de pérdida sin carga. Verifique el resultado después de la instalación. Vuelva a medir los mismos indicadores y confirme que regresan al rango objetivo. En la etapa de selección, la experiencia en ingeniería del fabricante reduce la prueba y el error. Un proveedor que entrega juegos completos, desde el suministro de equipos hasta la instalación y la puesta en servicio, puede acortar notablemente el cronograma del proyecto. Mantenimiento y calidad de la energía a largo plazo La calidad de la energía no es un resultado único. La resistencia de los contactos, el desgaste de los contactos del interruptor y el envejecimiento de los condensadores cambian los parámetros eléctricos de un sistema de distribución con el tiempo. En un disyuntor de bajo voltaje, por ejemplo, la quema de contactos aumenta la resistencia de los contactos y produce una caída de voltaje y un aumento de temperatura adicionales. El mantenimiento regular evita que estos pequeños problemas se acumulen y provoquen fallas mayores. Para ver más de cerca los procedimientos comunes, consulte nuestra guía sobre mantenimiento de disyuntores de baja tensión . A nivel de proyecto, elegir un proveedor con una línea de productos completa reduce los conflictos de interfaz. Cuando los tableros de alta tensión, los transformadores y los tableros de baja tensión provienen del mismo fabricante, la coordinación de relés, la conexión de barras colectoras y el trabajo de puesta en servicio se vuelven más simples. En resumen, mejorar la calidad de la energía eléctrica no consiste en instalar componentes de mayor potencia. Se trata de un proceso sistemático de medición, diseño y mantenimiento basado en las características de carga reales. Cuando se implementan estos pasos, el tiempo de inactividad, los costos de mantenimiento y el consumo de energía tienden a disminuir. .article-section { max-width: 860px; margin: 0 auto 32px; padding: 30px 36px; background: #fff; border-radius: 16px; box-shadow: 0 2px 12px rgba(0, 0, 0, 0.04); font-size: 16px; line-height: 2; color: #2d2f39; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px !important; color: #008061; display: flex; align-items: center; line-height: 1.6; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; color: #0c6b52; line-height: 2; } .article-section p { font-size: 16px !important; margin-bottom: 12px; line-height: 2; } .article-section ul { margin-bottom: 12px; list-style-type: disc; list-style-position: inside; padding-left: 0; } .article-section ol { margin-bottom: 12px; list-style-type: decimal; list-style-position: inside; padding-left: 0; } .article-section li { list-style: inherit; font-size: 16px; margin-bottom: 6px; line-height: 2; } .article-section a { color: #008061; text-decoration: none; border-bottom: 1px solid rgba(0, 128, 97, 0.3); transition: border-color 0.2s ease; } .article-section a:hover { border-bottom-color: #008061; } .article-section table { display: table !important; width: 100%; border-collapse: collapse; margin: 12px 0 16px; font-size: 16px; line-height: 2; } .article-section thead { display: table-header-group !important; } .article-section tbody { display: table-row-group !important; } .article-section tr { display: table-row !important; } .article-section th { display: table-cell !important; font-weight: bold; border: 1px solid #cccccc; padding: 8px; background: #eaf5f1; color: #0c6b52; text-align: left; font-size: 16px; line-height: 2; } .article-section td { display: table-cell !important; border: 1px solid #cccccc; padding: 8px; font-size: 16px; line-height: 2; } .article-section caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; line-height: 2; } .table-wrap { overflow-x: auto; margin: 12px 0; } .article-section.section-intro { background: linear-gradient(135deg, #ffffff 0%, #eaf7f2 100%); border-left: 6px solid #008061; padding: 36px 42px; } .article-section.section-intro h2 { border-bottom: 2px solid #cfe6de; padding-bottom: 10px; } .article-section.section-intro p:first-of-type { font-size: 18px; color: #254a41; background: rgba(255, 255, 255, 0.75); border-radius: 10px; padding: 16px 18px; border: 1px solid #dcece7; } .article-section.section-definition { background: #f7fbf9; border: 1px solid #d9eae3; border-radius: 16px; } .article-section.section-definition h2::before { content: "01"; background: #008061; color: #fff; font-size: 13px; padding: 3px 9px; border-radius: 18px; margin-right: 10px; white-space: nowrap; line-height: 1.4; } .article-section.section-definition ul { background: #fff; border: 1px solid #e3eee8; border-radius: 12px; margin: 12px 0; } .article-section.section-definition li { margin-bottom: 10px; background: #fafdfb; border-left: 3px solid #008061; padding: 10px 14px; border-radius: 0 8px 8px 0; } .article-section.section-issues { background: #ffffff; border: 1px solid #e4eee9; box-shadow: none; } .article-section.section-issues h2::before { content: "02"; background: #2faf94; color: #fff; font-size: 13px; padding: 3px 9px; border-radius: 18px; margin-right: 10px; white-space: nowrap; } .article-section.section-issues p:last-child { background: #f0f8f5; border-radius: 10px; padding: 14px 16px; border-left: 4px solid #008061; } .article-section.section-equipment { background: #f6faf8; border-radius: 18px; box-shadow: 0 8px 24px rgba(0, 128, 97, 0.08); } .article-section.section-equipment h2::before { content: "03"; background: #008061; color: #fff; font-size: 13px; padding: 3px 9px; border-radius: 18px; margin-right: 10px; } .article-section.section-equipment h3 { position: relative; padding: 10px 14px 10px 18px; margin-top: 24px; border-left: 5px solid #008061; border-radius: 0; background: #e8f5f0; } .article-section.section-equipment h3:nth-of-type(1) { border-left-color: #008061; background: #e4f3ed; } .article-section.section-equipment h3:nth-of-type(2) { border-left-color: #229a7d; background: #eaf7f2; } .article-section.section-equipment h3:nth-of-type(3) { border-left-color: #55c2a9; background: #effaf6; } .article-section.section-equipment p { background: #ffffff; border-radius: 8px; padding: 14px 16px; border: 1px solid #e7f1ec; } .article-section a[data-product-card="true"] { display: block; max-width: 360px; margin: 18px 0 22px 62px; text-align: center; background: linear-gradient(135deg, #008061 0%, #00997a 100%); color: #fff; padding: 14px 20px; border-radius: 10px; text-decoration: none; font-size: 16px; line-height: 2; box-shadow: 0 4px 12px rgba(0, 128, 97, 0.18); transition: all 0.3s ease; border-left: none; border-bottom: none; } .article-section a[data-product-card="true"]:hover { transform: translateY(-3px); box-shadow: 0 8px 20px rgba(0, 128, 97, 0.25); color: #fff; border-bottom: none; } .article-section a[data-product-card="true"]:nth-of-type(1)::after { content: "View Dry-Type Transformer Details"; } .article-section a[data-product-card="true"]:nth-of-type(2)::after { content: "View KYN28A-12 High-Voltage Switchgear"; } .article-section a[data-product-card="true"]:nth-of-type(3)::after { content: "View Low-Voltage Switchgear"; } .article-section.section-selection { background: linear-gradient(135deg, #ffffff 0%, #f2faf7 100%); border: 1px solid #cfe3da; } .article-section.section-selection h2::before { content: "04"; background: #008061; color: #fff; font-size: 13px; padding: 3px 9px; border-radius: 18px; margin-right: 10px; } .article-section.section-selection ol { background: #fff; border-radius: 12px; border: 1px solid #e2eee8; margin: 12px 0; } .article-section.section-selection li { margin-bottom: 14px; line-height: 2; background: #f9fcfa; border-radius: 6px; padding: 8px 12px; border-left: 3px solid #008061; } .article-section.section-maintenance { background: #008061; color: #fff; border-radius: 20px; padding: 36px 42px; box-shadow: 0 10px 28px rgba(0, 128, 97, 0.25); } .article-section.section-maintenance h2 { color: #fff !important; border-bottom: 1px solid rgba(255, 255, 255, 0.35); padding-bottom: 10px; } .article-section.section-maintenance p { color: #eaf7f2; background: rgba(255, 255, 255, 0.08); border-radius: 8px; padding: 12px 16px; border-left: 4px solid #ffffff; } .article-section.section-maintenance a { color: #ffffff; border-bottom-color: rgba(255, 255, 255, 0.5); font-weight: 600; } .article-section.section-maintenance a:hover { border-bottom-color: #ffffff; } @media (max-width: 768px) { .article-section { padding: 22px 18px; margin-bottom: 24px; border-radius: 12px; } .article-section h2 { font-size: 20px !important; line-height: 1.5; display: block; } .article-section h3 { font-size: 16px !important; line-height: 2; padding-left: 14px; } .article-section p, .article-section li { font-size: 16px !important; line-height: 1.9; } .article-section.section-selection ol { padding: 8px 4px 14px 12px; } .article-section a[data-product-card="true"] { margin: 16px 0 20px 0; max-width: 100%; } .article-section.section-intro, .article-section.section-maintenance { padding: 24px 18px; } } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Cuando un disyuntor de 110 kV no soluciona una falla, las consecuencias no se quedan dentro de la cerca de la subestación. Los alimentadores aguas abajo pierden el suministro, la perturbación se propaga a las líneas vecinas y la investigación finalmente apunta a decisiones sobre equipos tomadas años antes. En las subestaciones de alto voltaje, la elección del equipo de conmutación, la tecnología de aislamiento y la filosofía de protección determinan si un evento de la red sigue siendo local o se convierte en una interrupción regional. Para los ingenieros y los equipos de adquisiciones, esto no es una teoría. Este artículo cubre qué son las subestaciones de alto voltaje, sus componentes principales, el equilibrio entre AIS y GIS y las cuestiones de diseño y mantenimiento que determinan la confiabilidad. ¿Qué es una subestación de alto voltaje? Una subestación de alta tensión conecta diferentes niveles de tensión de la red eléctrica. Transforma voltaje, cambia alimentadores, protege activos y brinda a los operadores visibilidad de la red en tiempo real. En China, las subestaciones suelen clasificarse según su nivel de voltaje más alto: 35 kV, 110 kV, 220 kV, 330 kV y 500 kV. En otros lugares, los niveles comunes incluyen 66 kV, 132 kV, 150 kV y 400 kV. Las funciones esenciales son las mismas en todos los niveles. Transformación de tensión. Los transformadores de potencia convierten la energía entrante al nivel de voltaje requerido por la red aguas abajo o el consumidor industrial. Traspuesta. Los disyuntores y seccionadores conectan y desconectan alimentadores y aíslan equipos para que el personal de mantenimiento pueda trabajar de forma segura. Protección. Los relés miden corrientes y voltajes continuamente y disparan los disyuntores cuando aparece una falla, aislando la sección defectuosa con una interrupción mínima. Control y supervisión. SCADA y los sistemas de control local registran las posiciones de los interruptores, los niveles de carga y las alarmas, brindando a los operadores la información que necesitan. La frontera entre transmisión y distribución no siempre es obvia. Si está mapeando su propia red, nuestra guía para sistemas de distribución de alto voltaje Explica dónde se traza la línea y cómo interactúan las dos redes. Componentes principales dentro de una subestación de alto voltaje El diseño específico cambia según el nivel de voltaje y la aplicación, pero la misma familia de equipos primarios aparece en cada subestación de alto voltaje. Transformadores de potencia El transformador es el activo individual más caro de la subestación. Transfiere energía entre niveles de voltaje y debe soportar cargas continuas más tensiones de cortocircuito repetidas. Los transformadores de tipo seco se especifican ampliamente para instalaciones interiores y sensibles al fuego porque eliminan la contención de aceite y reducen el riesgo de incendios en los transformadores. Aparamenta de alto voltaje Los equipos de distribución incluyen disyuntores, seccionadores y seccionadores de puesta a tierra, junto con sus mecanismos de operación y gabinetes. Su función es doble: transportar corriente de carga normal sin sobrecalentarse e interrumpir la corriente de falla total antes de que pueda dañar otros equipos. Las aparamentas aisladas en aire (AIS) y las aparamentas aisladas en gas (GIS) son las dos familias tecnológicas principales, y la elección entre ellas da forma a todo el diseño de la subestación. En una subestación industrial típica, el nivel de alta tensión entrante se reduce a 12 kV o 40,5 kV para distribución interna. En el lado de 12 kV, los usuarios industriales y de servicios públicos a menudo seleccionan aparamenta blindada extraíble porque el interruptor se puede extraer para su inspección sin desenergizar toda la barra colectora. El KYN28A-12 es una de las configuraciones más utilizadas en esta clase, con un gabinete compacto y un rendimiento probado en pruebas de tipo. Celda metálica extraíble KYN28A-12 para distribución de 12 kV Esta celda blindada para interiores de 12 kV con carro de interruptor extraíble es una opción comprobada para subestaciones industriales, ya que ofrece compartimentos independientes, cinco enclavamientos de protección y fácil mantenimiento sin desenergizar la barra colectora. Ver producto → Transformadores de instrumentos Los transformadores de corriente (CT) y los transformadores de voltaje (VT) escalan las corrientes y voltajes primarios hasta los niveles de 1 A, 5 A o 100 V que requieren los medidores y relés de protección. La clase de precisión y la clasificación de carga de estas unidades son decisiones de ingeniería, y los desajustes aquí son una causa frecuente de disparos molestos. Barras colectoras, aisladores y conectores Las barras colectoras distribuyen energía entre la bahía de entrada y los alimentadores de salida. Los aisladores de porcelana o compuestos mantienen la separación entre fase y tierra, mientras que los conectores y abrazaderas deben soportar la expansión térmica, la vibración y las fuerzas de corriente de falla sin aflojarse. Sistemas de Protección y Control Los relés basados en microprocesadores, las unidades de comunicación, los suministros de CC respaldados por baterías y los paneles auxiliares forman el sistema secundario. Los relés de protección detectan condiciones de sobrecorriente, diferencial, distancia y falla a tierra y luego envían comandos de disparo a los interruptores en milisegundos. AIS vs GIS: cómo elegir la tecnología adecuada La decisión entre AIS y GIS influye en la mayoría de los demás parámetros de diseño de la subestación: área del sitio, obras civiles, resistencia a la contaminación, estrategia de mantenimiento y costo. La siguiente tabla resume las diferencias prácticas. Comparación típica entre configuraciones de aparamenta aislada en aire y en gas para subestaciones de alta tensión. Factor de decisión Aparamenta aislada en aire (AIS) Aparamenta aislada en gas (GIS) Medio de aislamiento Al aire libre con aisladores cerámicos Gas SF6 dentro de recintos metálicos sellados Huella requerida Grande; el espaciamiento de fases y los espacios libres dictan el tamaño Pequeño; a menudo entre una quinta y una décima parte de un diseño AIS Acceso de mantenimiento Partes activas visibles y accesibles Compartimentos sellados; La manipulación del SF6 requiere procedimientos especiales Tolerancia ambiental Sensible a la sal, el polvo y la humedad. La carcasa sellada resiste la corrosión y la contaminación. Costo típico del proyecto Costo inicial más bajo cuando el terreno es económico Mayor costo inicial; competitivo donde la tierra es escasa Seguridad operativa Depende de las holguras y el enclavamiento Intrínsecamente más seguro debido a las piezas vivas completamente cerradas Para subestaciones urbanas compactas, plataformas marinas y zonas industriales costeras, GIS es la solución estándar porque las cámaras de SF6 selladas protegen los contactos y las barras colectoras de la sal, la humedad y los contaminantes transportados por el aire. Tablero fijo compacto aislado en aire XGNT9-12 Para escenarios donde el espacio y el costo son críticos, este tablero de tipo fijo de 12 kV integra seccionadores de aislamiento y puesta a tierra con un ancho compacto de 500 mm, lo que lo convierte en una alternativa práctica al GIS en proyectos urbanos o de modernización. Ver producto → AIS sigue siendo atractivo para sitios remotos y rurales donde el costo del terreno es bajo y los equipos de mantenimiento prefieren ver cada parte activa con claridad. Las dos tecnologías son complementarias en lugar de competir, y la elección correcta depende de las condiciones del lugar más que de la moda. Consideraciones de diseño e ingeniería que afectan la confiabilidad El diseño físico de una subestación de alta tensión se rige por normas y por la física del aislamiento en alta tensión. Cinco puntos merecen especial atención durante la revisión del diseño. Distancias de seguridad. Las distancias entre fases y entre fases y tierra deben cumplir con el nivel de aislamiento especificado para el lugar. La altitud reduce la resistencia del aislamiento del aire, por lo que los equipos instalados a gran altura requieren espacios libres mayores o clasificaciones reducidas. Sistema de puesta a tierra. Una rejilla de tierra de baja impedancia mantiene los voltajes de contacto y de paso dentro de límites seguros y brinda a la corriente de falla una ruta de retorno confiable. Los conductores de cobre, las picas de tierra y las interconexiones son importantes. Protección contra sobretensiones. Los descargadores de sobretensiones de óxido metálico en las entradas de línea y en los terminales de los transformadores limitan las sobretensiones de rayos y conmutación. Sin ellos, el aislamiento envejece rápidamente y las fallas del transformador se vuelven más probables. Energía auxiliar y redundancia. Los mecanismos de protección, control y disyuntores dependen de suministros de CC respaldados por baterías. Si falla el sistema DC, toda la cadena de protección queda ciega. Disposición de barras. Una sola barra es sencilla y económica, pero un fallo en la barra afecta a toda la subestación. Las disposiciones de doble barra colectora y de un interruptor y medio proporcionan redundancia a un mayor costo y complejidad. Filosofía de protección, realidades de seguridad y mantenimiento Una subestación de alto voltaje funciona silenciosamente durante la mayor parte de su vida. Los momentos que lo ponen a prueba son los eventos de falla, y los intervalos que deciden su condición son las ventanas de mantenimiento. Los esquemas de protección dividen la subestación en zonas superpuestas para que ningún equipo primario quede desprotegido. Las funciones típicas incluyen protección diferencial de transformadores, protección de distancia para líneas de transmisión, protección contra sobrecorriente para alimentadores y protección de barras para la barra principal. La selectividad garantiza que se dispare el número mínimo de interruptores ante una falla, de modo que los alimentadores en buen estado continúen suministrando carga. Modos comunes de falla de aparamenta Erosión de contacto por interrupción repetida de carga o corriente de falla Degradación del aislamiento causada por la contaminación, la humedad o el envejecimiento del material. Fuga de gas SF6 e ingreso de humedad en GIS, lo que reduce la rigidez dieléctrica Fallas del mecanismo operativo, como pestillos desgastados, varillajes atascados o resortes defectuosos. Fallas del circuito secundario, incluido cableado suelto, relés auxiliares fallidos e interrupciones del suministro de CC Un programa de mantenimiento basado únicamente en el equipo primario omitirá una gran parte de las causas reales de falla. Los programas efectivos combinan lo siguiente: Tareas de mantenimiento que más importan Termografía infrarroja en conexiones, barras colectoras y terminaciones de cables. Medición de resistencia de contacto en polos de interruptores automáticos. Controles de la presión del gas SF6 y del punto de rocío en los compartimentos GIS Pruebas de sincronización mecánica para cada operación del interruptor. Inspección y reapriete del cableado de control y bloques de terminales. Qué buscar en un proveedor de aparamenta de alto voltaje Se espera que los cuadros instalados en una subestación de alto voltaje funcionen durante 25 a 30 años bajo carga continua, cortocircuitos ocasionales y cualquier clima que ofrezca el sitio. Por lo tanto, para evaluar a un fabricante se necesitan más pruebas que un catálogo. Certificaciones y pruebas de tipo. Las certificaciones CCC e ISO 9001 confirman que un fabricante mantiene un sistema de gestión de calidad. Los informes de pruebas de tipo independientes demuestran que el modelo específico de tablero ha pasado las pruebas de capacidad de corte, capacidad de cierre y arco interno. Profundidad de ingeniería. Un proveedor cuyos ingenieros hayan pasado décadas en la industria puede asesorar sobre diseño, coordinación de protección y restricciones de instalación en lugar de simplemente cotizar precios. Soporte de ciclo de vida. La asistencia en la puesta en marcha, la disponibilidad de piezas de repuesto y la respuesta a fallos son tan importantes como el propio hardware. Ningbo Tianshun Electric ha construido su negocio exclusivamente en torno a equipos de transmisión y distribución de energía. El equipo, desde el liderazgo hasta el personal técnico, tiene en promedio más de 20 años de experiencia en la industria. Su gama de aparamenta cubre aparamenta blindada KYN28A-12 para redes de 12 kV, aparamenta extraíble KYN61-40.5 para sistemas de 40,5 kV, aparamenta aislada en gas para instalaciones compactas y subestaciones tipo caja prefabricadas para soluciones de distribución empaquetadas. Celda revestida de metal extraíble KYN61-40.5 para sistemas de 35 kV Esta aparamenta blindada de 40,5 kV está construida para condiciones de alto cortocircuito con un carro interruptor de vacío extraíble, lo que la hace adecuada para subestaciones de 35 kV, plantas industriales y estaciones de refuerzo de energía renovable. Ver producto → Si está especificando aparamenta para una nueva subestación o reemplazando paneles viejos, una conversación con un fabricante experimentado puede ayudarlo a evitar los errores comunes descritos anteriormente. Nuestro equipo de ingeniería brinda orientación sobre la instalación, soporte para la puesta en servicio y manejo de fallas después de la entrega. Contáctenos con los parámetros de su proyecto y le apoyaremos en la evaluación técnica. Conclusión Una subestación de alta tensión no es un activo único sino un sistema de opciones interdependientes. Los niveles de voltaje establecen las clasificaciones del equipo. La disposición de las barras establece la disponibilidad en caso de fallo. AIS o GIS establece la huella y la estrategia de mantenimiento. La calidad de las aparamentas determina si realmente se puede ejecutar la filosofía de protección. Cuando estos elementos están alineados, la subestación funciona silenciosamente durante décadas. Cuando no lo son, cada falla se convierte en una emergencia. Comprender estos componentes y sus compensaciones le brinda la base para especificar, operar y mantener una subestación con confianza. .article-section{ box-sizing:border-box; margin:0 auto 36px; padding:34px 38px; background:#ffffff; border-radius:14px; box-shadow:0 3px 14px rgba(0,128,97,0.08);}.article-section *{ box-sizing:border-box;}.article-section p{ font-size:16px!important; margin-bottom:12px; line-height:2; color:#2d2d2d;}.article-section h2{ font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; line-height:1.5; color:#1a1a1a;}.article-section h3{ font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; line-height:2; color:#008061;}.article-section ul{ margin-bottom:12px; list-style-type:disc; list-style-position:inside;}.article-section ol{ margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0;}.article-section li{ list-style:inherit; font-size:16px; margin-bottom:6px; line-height:2; color:#2d2d2d;}.article-section strong{ color:#008061;}.article-section a{ color:#008061; font-weight:bold; text-decoration:underline;}.article-section table{ display: table!important; width:100%; border-collapse:collapse; margin-bottom:14px;}.article-section thead{ display: table-header-group!important;}.article-section tbody{ display: table-row-group!important;}.article-section tr{ display: table-row!important;}.article-section th{ display: table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; background:#008061; color:#ffffff; font-size:16px; line-height:2; text-align:left;}.article-section td{ display: table-cell!important; border:1px solid #cccccc; padding:8px; font-size:16px; line-height:2; color:#2d2d2d; background:#ffffff;}.article-section tbody tr:nth-child(even) td{ background:#f2f9f6;}.article-section caption{ caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; line-height:2;}/* Intro */.hs-intro{ background:linear-gradient(135deg,#e7f5f0 0%,#ffffff 65%); border-left:6px solid #008061; border-radius:12px; padding:36px 42px;}.hs-intro p:first-of-type{ font-size:18px; line-height:1.8; color:#1f1f1f; font-weight:500;}/* Definition */.hs-definition{ background:#ffffff; border:1px solid #deeee7; border-radius:16px;}.hs-definition h2{ padding-bottom:12px; border-bottom:3px solid #008061;}.functions-panel{ background:#f3faf7; border-radius:10px; padding:18px 24px; margin-bottom:16px;}/* Components */.hs-components{ background:#f8fcfa; border-radius:12px; padding:36px 42px;}.hs-components h3{ color:#008061; border-bottom:2px dashed #a8d9c8; padding-bottom:6px; margin-top:26px;}.hs-components h3:first-of-type{ margin-top:0;}/* Comparison */.hs-comparison{ background:#ffffff; border:1px solid #dcedf4; border-radius:14px;}.hs-comparison h2{ display:inline-block; background:#008061; color:#ffffff; padding:12px 22px; border-radius:8px; margin-bottom:18px!important;}.table-wrap{ overflow-x:auto; margin-bottom:14px;}/* Design */.hs-design{ background:#ffffff; border-top:6px solid #008061; border-radius:12px;}.design-points{ background:#f0f8f5; border-radius:12px; padding:22px 26px 8px; margin-top:6px;}.design-points ol{ margin-bottom:0;}.design-points li{ margin-bottom:14px;}/* Safety */.hs-safety{ background:#eef7f4; border-radius:14px; padding:36px 40px;}.failures-panel,.maintenance-panel{ border-radius:10px; padding:18px 24px; margin:16px 0;}.failures-panel{ background:#fff7f5; border-left:5px solid #c25141;}.maintenance-panel{ background:#ffffff; border-left:5px solid #008061;}.failures-panel ul,.maintenance-panel ul{ margin-bottom:0;}.failures-panel h3,.maintenance-panel h3{ margin-bottom:10px;}/* Selection */.hs-select{ background:#008061; border-radius:16px; padding:38px 42px;}.hs-select h2{ color:#ffffff; border-bottom:2px solid rgba(255,255,255,0.35); padding-bottom:12px;}.hs-select p,.hs-select li{ color:#eaf7f2;}.hs-select strong{ color:#ffffff;}.hs-select a{ color:#ffffff; text-decoration:underline;}/* Conclusion */.hs-conclusion{ background:#fbfdfc; border:1px solid #d9ece6; border-left:6px solid #008061; border-radius:12px;}/* Mobile */@media (max-width:768px){ .article-section{ padding:24px 18px; margin:0 auto 24px; border-radius:10px; } .hs-intro, .hs-components, .hs-safety, .hs-select{ padding:24px 20px; } .article-section h2{ font-size:20px; line-height:1.5; } .article-section p, .article-section li, .article-section h3, .article-section th, .article-section td, .article-section caption{ font-size:16px; } .article-section th, .article-section td{ padding:6px 8px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}

Se supone que energizar un transformador de 10 MVA no es dramático. Sin embargo, en un tablero de distribución de media tensión no controlado, a menudo lo es: el interruptor se cierra en un instante aleatorio en la forma de onda de 50 Hz o 60 Hz, el núcleo se satura y una corriente de irrupción de seis a diez veces la clasificación del transformador fluye durante varios ciclos. La tensión del bus cae, la protección diferencial puede funcionar incorrectamente y los contactos del disyuntor se erosionan un poco más cada vez. La conmutación del banco de condensadores sigue el mismo patrón; cierra en el punto equivocado y el banco ve un pico de corriente de decenas de kiloamperios. Un punto en el controlador de onda soluciona la causa raíz colocando el instante de conmutación exactamente donde el sistema puede tolerarlo. 01 ¿Qué es un punto en el controlador de onda? Un controlador de punto en onda (PoW), también llamado dispositivo de conmutación controlado (CSD), es un relé basado en microprocesador que cronometrista el movimiento de contacto de un disyuntor en relación con el voltaje del sistema de energía y las formas de onda de corriente. Cada interruptor tiene un tiempo de funcionamiento mecánico: el intervalo entre recibir una orden de cierre y que los contactos realmente se toquen. En un interruptor de vacío de media tensión, esto es del orden de 30 a 60 ms; en un disyuntor SF6 de alta tensión puede superar los 100 ms. Ese intervalo cambia con la temperatura ambiente, la lubricación del mecanismo, el voltaje auxiliar y el desgaste de los contactos. Un milisegundo a 50 Hz equivale aproximadamente a 18 grados de la forma de onda, a 60 Hz aproximadamente 21,6 grados, por lo que incluso una pequeña deriva aleja el punto de conmutación del ángulo deseado. El controlador PoW resuelve esto midiendo el voltaje y la corriente del sistema en tiempo real, almacenando las estadísticas del tiempo de operación del interruptor en la memoria y enviando el comando de cierre o apertura temprano para que los contactos se cierren o rompan en el ángulo deseado. El firmware adaptativo recalcula el tiempo después de cada operación, por lo que el controlador sigue gradualmente el mecanismo a medida que envejece. 02 Cómo funciona un controlador de punto en onda El instante objetivo depende de la carga que se está conmutando. La primera línea de defensa es una regla operativa simple: cierre de cargas capacitivas con voltaje cero, cierre de cargas inductivas con pico de voltaje y tiempo de apertura del disyuntor para evitar reinicios y cortes de corriente. Instantes típicos de cierre del objetivo utilizados por controladores puntuales de onda; un controlador de alta calidad ajusta estos objetivos según el flujo residual y el propio comportamiento previo al arco del interruptor. Equipo Punto de cierre preferido Transitorio evitado Transformador de potencia Pico de tensión, compensado por el flujo residual Saturación del núcleo y irrupción magnetizante. banco de condensadores Cruce por cero de voltaje Irrupción del condensador y caída de tensión del bus Reactor de derivación Pico de voltaje Compensación de flujo de CC y sobretensión de conmutación La energización de transformadores es el caso más exigente. Si el núcleo todavía contiene flujo residual de la desenergización anterior, el controlador debe conocer, estimar o incluso forzar ese flujo para que el flujo potencial en el contacto coincida con el valor residual. Por lo tanto, los controladores modernos también realizan una apertura controlada, registrando el estado del flujo en el momento de la interrupción del interruptor para que el siguiente ángulo de cierre sea verdadero. Ignorar el flujo residual es la razón más común por la que una instalación PoW bien diseñada tiene un rendimiento inferior. 03 Por qué es importante la conmutación controlada Comparado con el costo de los daños, la conmutación controlada es una pequeña inversión que cambia el comportamiento de cada evento de conmutación posterior. Irrupción del transformador: La irrupción incontrolada de 6 a 10 veces la corriente nominal cae a menos de 1,5 veces la corriente nominal y, en muchos casos, al nivel de magnetización normal del transformador. Se reducen la tensión del devanado, el ruido acústico y las falsas operaciones del relé diferencial. Protección del banco de condensadores: La corriente de entrada cae de decenas de kiloamperios a la corriente del banco en estado estacionario, y los transitorios de alta frecuencia que tensionan los elementos del capacitor desaparecen. Estabilidad de la tensión del bus: Las caídas de voltaje asociadas con la energización del transformador y del reactor se reducen a un pequeño porcentaje, protegiendo cargas sensibles en el mismo bus. Servicio del interruptor: menos reinicios y menos arcos prolongan la vida útil del contacto. Esto es especialmente importante en aparamentas aisladas en gas, donde la inspección interna es costosa. Calidad de energía: Las operaciones de conmutación ya no generan cortes de voltaje ni disparos molestos en variadores, controladores programables y medidores electrónicos aguas abajo. El activo que más se beneficia es el transformador. Cada irrupción incontrolada aplica un impulso mecánico a los devanados; Acumulado durante años, contribuye al movimiento del devanado, sujeción floja y eventual descarga parcial. Para los transformadores de distribución que se energizan todos los días en fábricas, plantas eólicas y solares y minas, eliminar la irrupción incontrolada a diario es un seguro económico. Transformador de tipo seco fundido en resina epoxi SCB13/SCB14 para distribución Para los transformadores de distribución energizados diariamente en fábricas y plantas, la conmutación controlada evita la tensión en el devanado debido a las corrientes de irrupción. Este modelo de tipo seco ofrece seguridad contra incendios y eficiencia para aplicaciones interiores y renovables. Ver producto → 04 Dónde pertenece el punto del control de onda La conmutación controlada se mantiene en redes de media y alta tensión desde aproximadamente 6 kV hacia arriba, dondequiera que un interruptor conmute rutinariamente una carga magnetizada o reactiva. La línea divisoria entre dónde importan estos transitorios y dónde pueden ignorarse sigue la misma lógica descrita en nuestro documento informativo sobre el sistema de distribución de alto voltaje . Tres tipos de instalación justifican el coste sin discusión: Plantas industriales que energizan un transformador principal una o dos veces al día al inicio del turno. Esquemas de compensación reactiva en los que un banco de condensadores se conmuta mediante un reloj o control de voltaje varias veces al día. Sitios de generación renovable donde el transformador elevador se desconecta después de cada viaje de nube o tormenta y se vuelve a conectar cuando regresa el recurso. Las aparamentas aisladas en gas son un candidato especialmente fuerte. Los contactos del interruptor se encuentran dentro de una cámara sellada de SF6; cada reencendido descompone un poco de gas y deposita carbón en los contactos que forman arcos. La inspección significa abrir el recinto, lo que supone un corte importante. El control de onda puntual mantiene limpia la cámara sellada durante la vida útil del activo y reduce directamente la probabilidad de un arco interno. Tablero aislado en gas XGNT9-12 para confiabilidad de cámara sellada En GIS, cada reencendido degrada el SF6 y deposita carbono en los contactos. El control de punto de onda mantiene limpia la cámara sellada, lo que reduce el riesgo de arco interno. Esta aparamenta compacta de 12 kV se adapta a redes urbanas e industriales con limitaciones de espacio. Ver producto → 05 Seleccionar un punto en el controlador de onda Si está evaluando controladores PoW para un tablero de distribución nuevo o modernizado, la especificación debe ir más allá del número de modelo del relé. Cinco detalles deciden si la instalación realmente ofrece el beneficio esperado. Dispersión del tiempo de funcionamiento del interruptor. La calidad del controlador depende de la repetibilidad del interruptor. Solicitar al fabricante del cuadro el tiempo mínimo y máximo de cierre para las tensiones y temperaturas de control declaradas; la dispersión total debe estar muy por debajo de 2 ms para una aplicación de frecuencia industrial estándar. Manejo de flujo residual. Para la conmutación de transformadores, confirme que el controlador estime o controle el flujo residual. De lo contrario, el primer cierre después de una desconexión aún puede mostrar una irrupción importante. Control de polo independiente. Los bancos de condensadores y las conexiones de transformadores sin conexión a tierra pueden requerir sincronización independiente para cada polo, con objetivos espaciados a 120 grados. Un controlador simultáneo trifásico no siempre es suficiente. Compensación adaptativa. El controlador debe aceptar entradas de temperatura y voltaje de control y revisar su modelo de sincronización después de cada ciclo de cierre y apertura. Integración y registros. Busque una interfaz de comunicación como IEC 61850 o Modbus, además de registros de eventos y formas de onda. Un controlador PoW es también el mejor instrumento de diagnóstico en el tablero; Elija uno que pueda demostrar lo sucedido durante cada operación. A nivel práctico, especificar el controlador junto con el cuadro. Los aparatos extraíbles revestidos de metal, como el KYN28A-12, albergan un interruptor de vacío con un mecanismo operativo compacto y consistente, lo que lo convierte en una plataforma natural para el cierre controlado. El proveedor del tablero debe proporcionar los datos de sincronización del interruptor, un compartimiento de control separado y el intercableado que requiere el controlador. Dispositivo de distribución extraíble blindado KYN28A-12 para conmutación controlada Este tablero revestido de metal alberga un interruptor de vacío con temporización constante, ideal para el control de punto en onda. Su carro extraíble y sus compartimentos independientes simplifican el mantenimiento y aumentan la seguridad en la distribución de media tensión. Ver producto → 06 Cierre incontrolado versus cierre controlado en números El valor práctico es más fácil de juzgar con las cifras una al lado de la otra. Comparación indicativa para el mismo interruptor y las mismas condiciones de la subestación; Los valores exactos dependen del tamaño del transformador, la configuración del banco y la impedancia de la fuente. Parámetro Cierre incontrolado Con controlador de punto en onda irrupción del transformador 6 a 10 veces la corriente nominal Por debajo de 1,5 veces la corriente nominal irrupción del condensador Pico de 10 a 30 kA Cerca de la corriente bancaria de estado estacionario Caída de tensión del bus 10 a 20 por ciento durante varios ciclos 1 a 2 por ciento Probabilidad de reinicio (conmutación de condensadores) Depende de la edad del interruptor y del punto de cierre. Insignificante cuando el objetivo y el rompedor están bien caracterizados. Intervalo de mantenimiento de contacto Acortado por arco acumulativo Extendido La elección no es entre agregar un controlador PoW y reemplazar un disyuntor. Está entre controlar el instante de conmutación y continuar dejando que decida un ángulo de fase aleatorio. Para plantas que realizan ciclos de grandes transformadores o bancos de capacitores todos los días, el controlador se amortiza dentro de los primeros disparos de protección evitados y el primer intervalo de inspección que se extiende. Cuando esté listo para especificar una disposición para su sistema, póngase en contacto con nuestro equipo de ingeniería con los datos de placa del transformador y del disyuntor. El ángulo objetivo correcto para su equipo se puede calcular antes de pedir un solo componente. .article-section{font-size:16px;line-height:2;color:#333333;margin-bottom:40px;box-sizing:border-box;overflow-x:auto;} .article-section p{font-size:16px!important;line-height:2;margin-bottom:12px;color:#333333;} .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;line-height:1.5;color:#222222;padding-bottom:6px;} .article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;line-height:2;color:#222222;} .article-section .sec-num{color:#008061;margin-right:10px;font-weight:bold;} .article-section a{color:#008061;font-weight:bold;text-decoration:underline;text-underline-offset:3px;} .article-section a:hover{color:#00573f;} .article-section table{display:table!important;width:100%;border-collapse:collapse;margin:16px 0 8px;background:#ffffff;box-shadow:0 2px 8px rgba(0,0,0,0.05);} .article-section thead{display:table-header-group!important;} .article-section tbody{display:table-row-group!important;} .article-section tr{display:table-row!important;} .article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background:#008061;color:#ffffff;text-align:left;line-height:1.6;} .article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;line-height:1.6;} .article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;padding-top:10px;line-height:1.8;} .article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;font-size:16px;line-height:2;} .article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;font-size:16px;line-height:2;} .article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;line-height:2;color:#333333;} .article-section.intro-section{background:#eef8f5;border-left:5px solid #008061;border-radius:6px;padding:24px 28px;margin-bottom:40px;} .article-section.intro-section p{margin-bottom:0;} .article-section.definition-section h2{border-bottom:2px solid #008061;margin-bottom:16px!important;} .article-section.definition-section > p:first-of-type::first-letter{font-size:44px;font-weight:bold;color:#008061;float:left;line-height:1;padding-right:8px;} .article-section.mechanism-section h2{background:#008061;color:#ffffff;display:inline-block;padding:6px 18px;border-radius:4px;font-size:22px;} .article-section.mechanism-section h2 .sec-num{color:#ffffff;} .article-section.mechanism-section table{box-shadow:0 3px 10px rgba(0,0,0,0.08);} .article-section.benefits-section ul{background:#f7fcfb;border-top:1px solid #d5ede6;border-bottom:1px solid #d5ede6;border-radius:6px;padding-top:14px;padding-bottom:14px;} .article-section.benefits-section li strong{color:#008061;} .article-section.deployment-section{background:#ffffff;border:1px solid #e6e6e6;border-radius:8px;padding:20px 24px;} .article-section.deployment-section ul{background:#eef8f5;border-radius:6px;padding-top:12px;padding-bottom:12px;} .article-section.selection-section ol{background:#f8fdfb;border-left:4px solid #008061;border-radius:0 6px 6px 0;padding-top:16px;padding-bottom:16px;} .article-section.selection-section li strong{color:#008061;} .article-section.comparison-section table td:first-child{background:#f0faf7;font-weight:bold;} .article-section.comparison-section caption{margin-top:4px;} .article-section.closing-section{border-top:2px solid #008061;padding-top:24px;} .article-section.closing-section p:first-child{background:#eef8f5;border-radius:6px;padding:16px 20px;} .article-section a[data-product-card="true"]{display:inline-block;background:#008061;color:#ffffff;font-size:16px;line-height:1.6;padding:10px 22px;border-radius:24px;text-decoration:none;margin:8px 12px 12px 0;font-weight:normal;} .article-section a[data-product-card="true"]::after{content:"View Related Product";} .article-section a[data-product-card="true"]:hover{background:#00573f;} @media (max-width:768px){ .article-section{padding-left:8px;padding-right:8px;margin-bottom:32px;} .article-section.intro-section{padding:18px 16px;} .article-section.deployment-section{padding:16px 14px;} } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:inherit;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:inherit}.pc-cta{color:inherit!important}
