El papel del gabinete de distribución de energía de BT en el suministro de energía de terminales

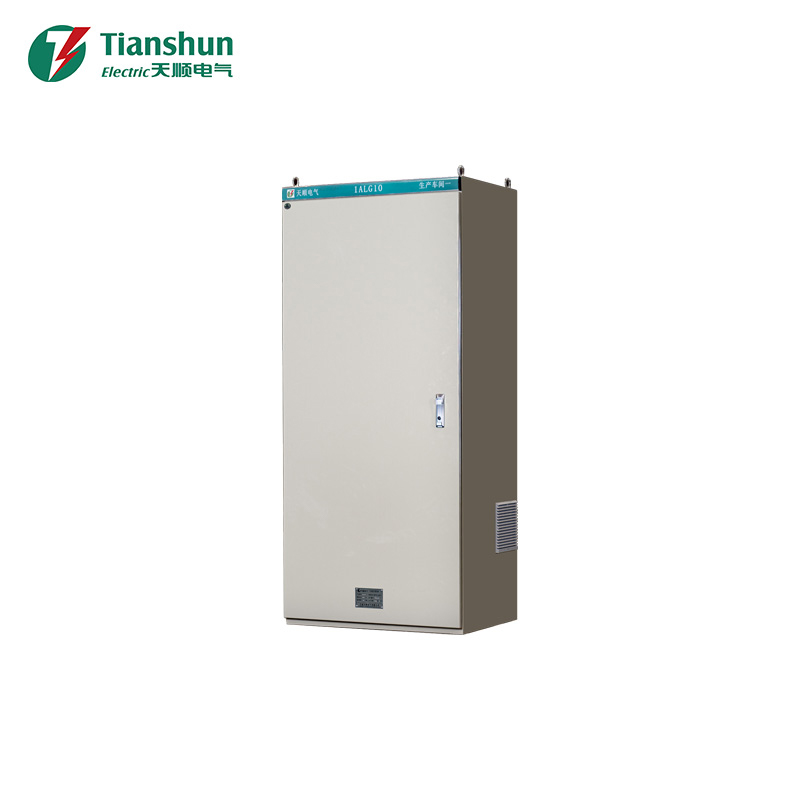

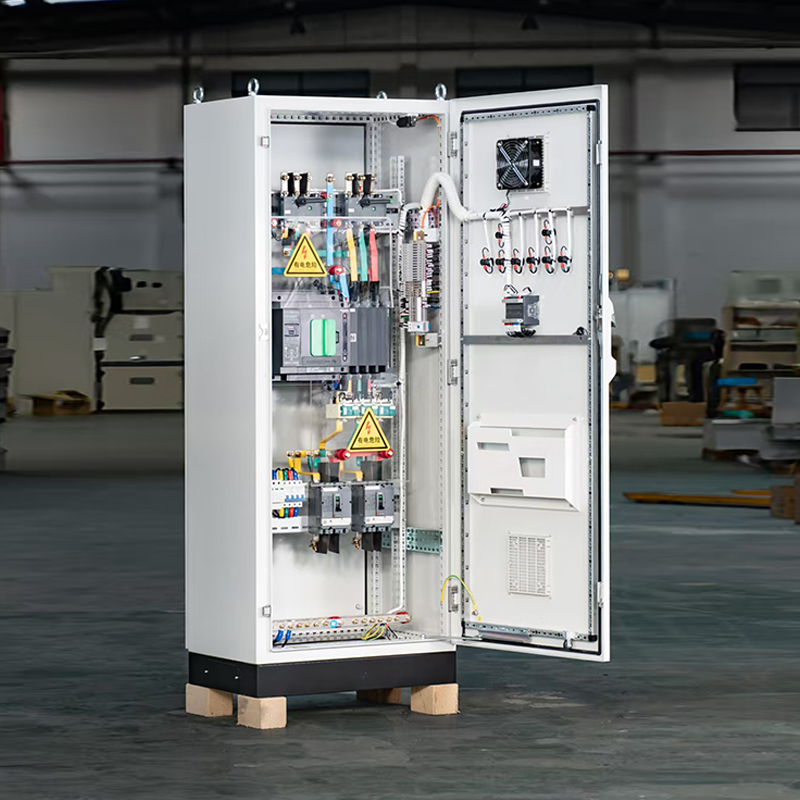

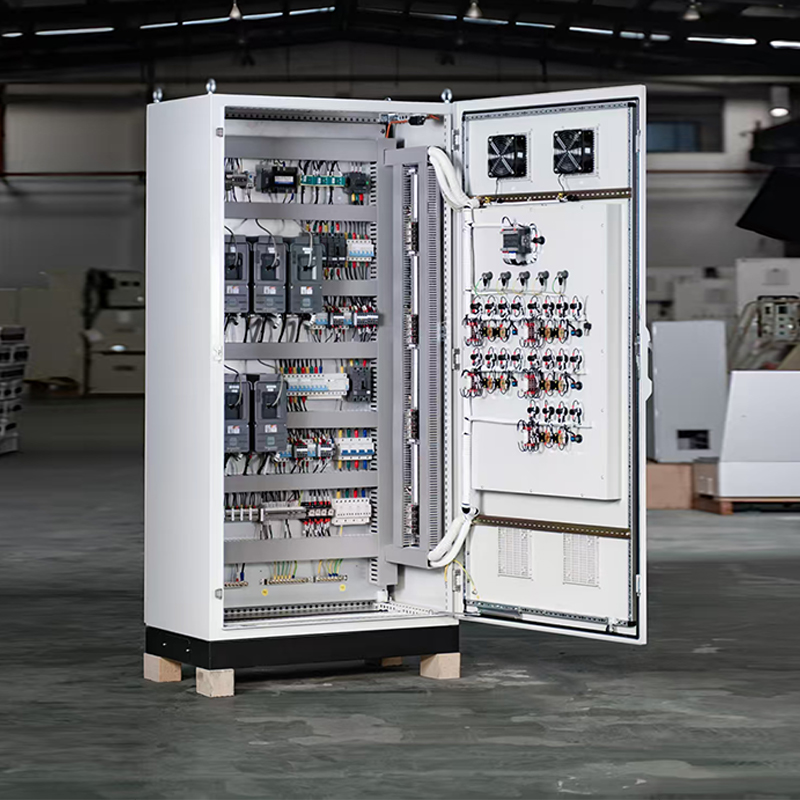

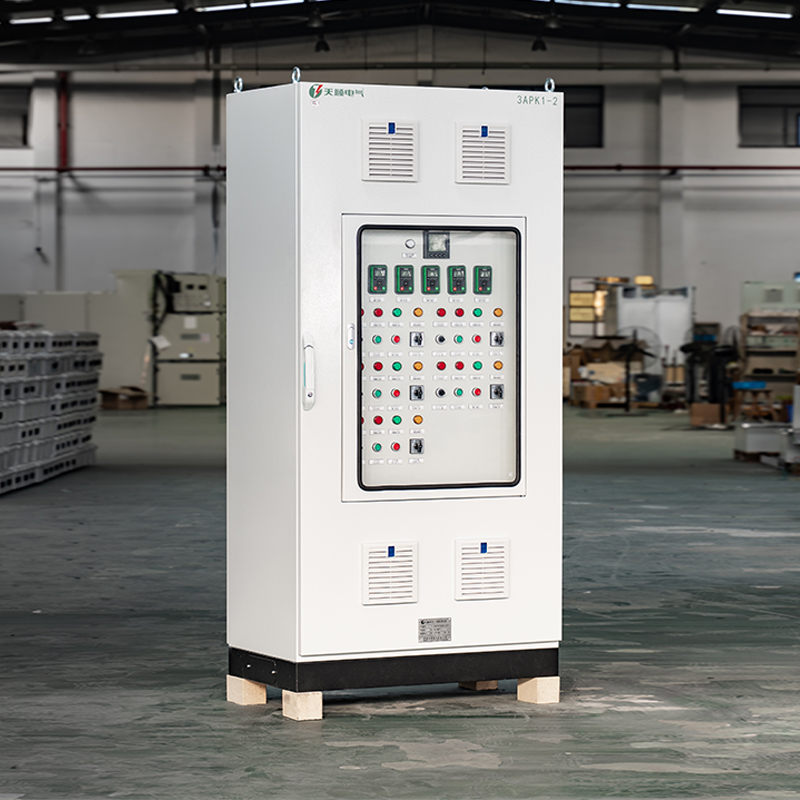

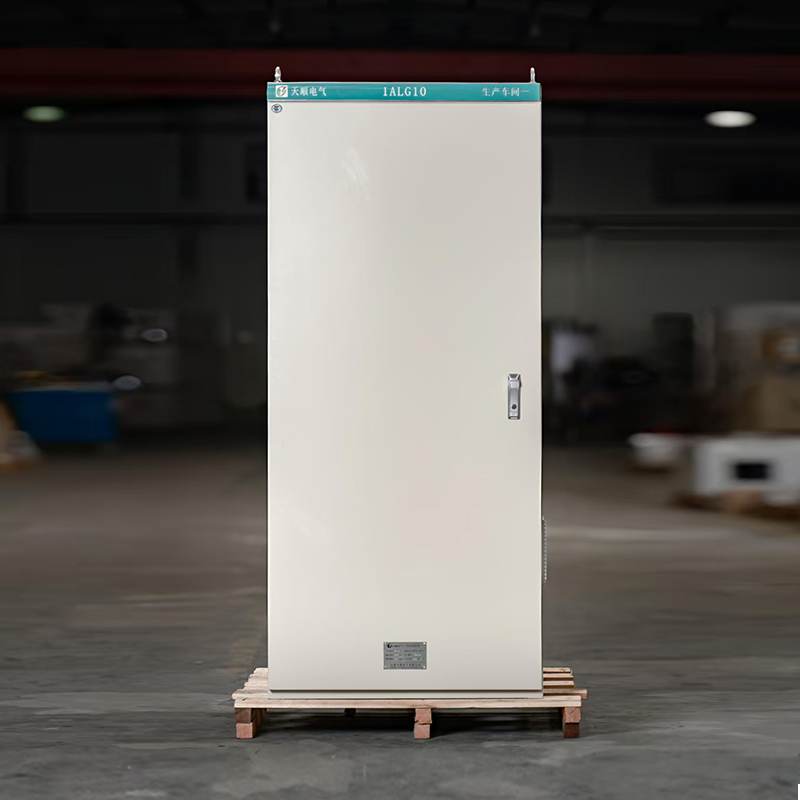

un Gabinete de distribución de energía BT se encuentra en el extremo terminal de una red eléctrica, toma la electricidad entrante de bajo voltaje y la divide en múltiples circuitos derivados protegidos que alimentan iluminación, enchufes, sistemas HVAC y otros equipos de uso final. A diferencia de los grandes conjuntos de aparamenta a nivel de subestación, este gabinete generalmente se instala cerca de la carga real (dentro de la sala eléctrica de un edificio, en el piso de una fábrica o dentro de un punto de distribución residencial), lo que hace que su diseño, configuración de protección y capacidad de monitoreo sean directamente relevantes para la operación y el mantenimiento diarios.
Ningbo Tianshun Electric Co., Ltd., con instalaciones de producción en el Parque Industrial Costero de Xiangshan y un equipo con un promedio de más de 20 años en el campo de transmisión y distribución de energía, diseña este tipo de equipo de distribución terminal para adaptarse a una amplia gama de perfiles de carga industriales y de edificios.

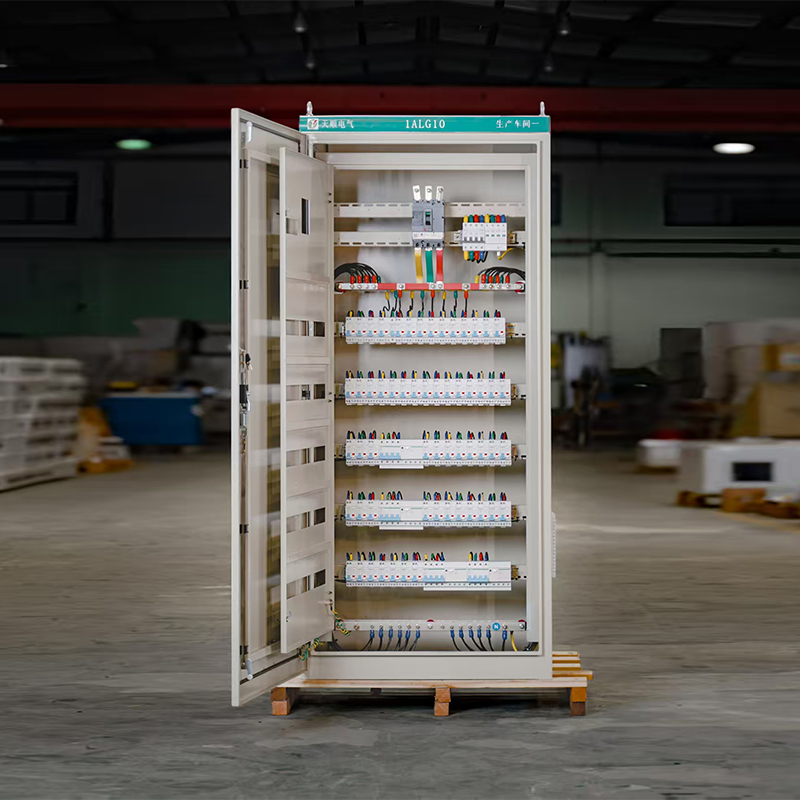

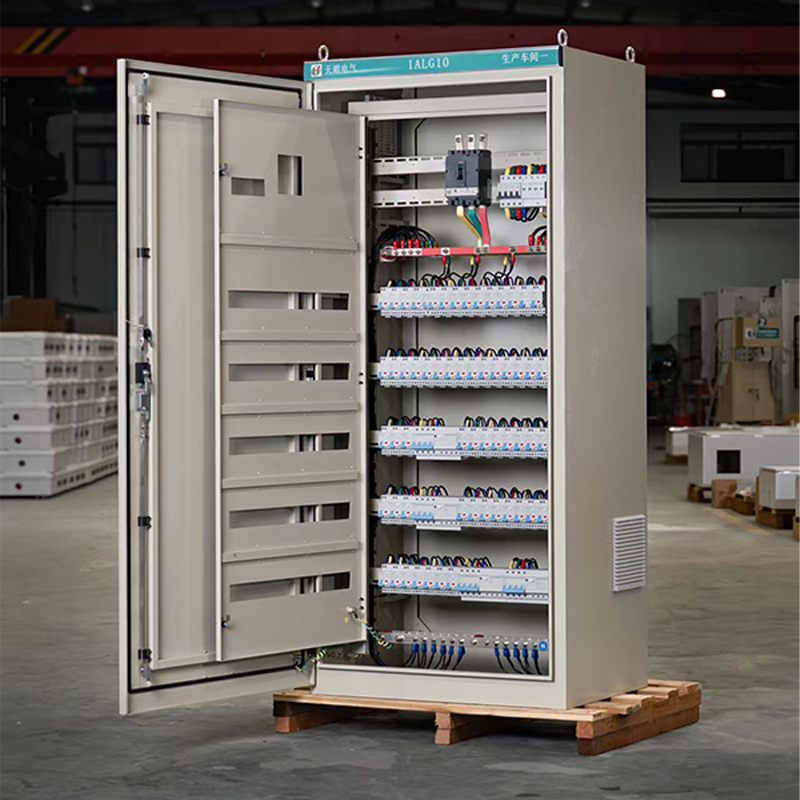

- Segregación clara del circuito — separar los circuitos de iluminación, enchufes y equipos en distintos grupos de interruptores facilita aislar una sola falla sin cortar la energía en toda el área.

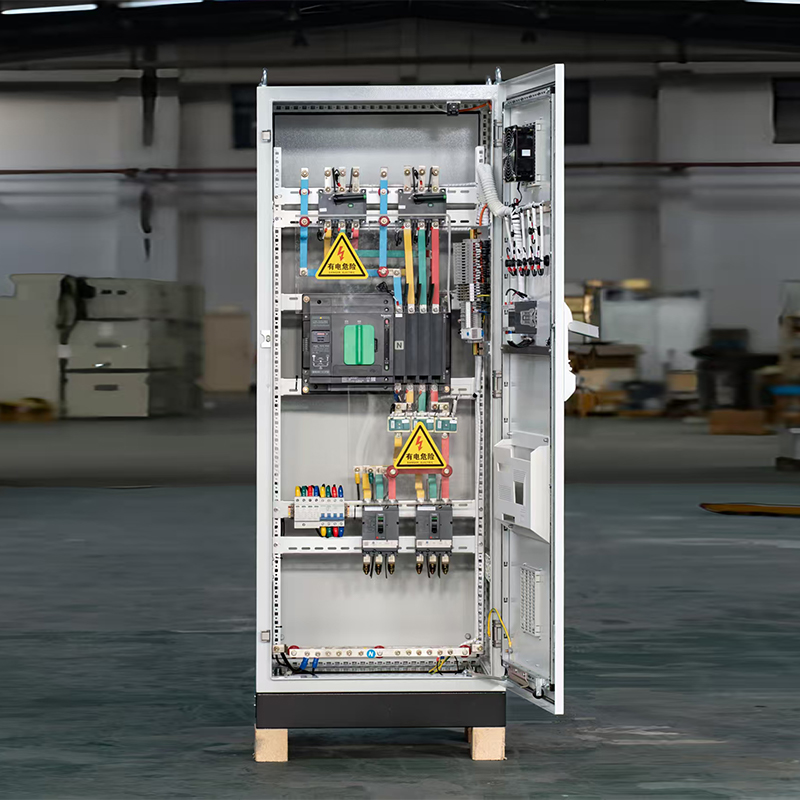

- Diseño que ahorra espacio — La disposición compacta de barras colectoras e interruptores permite que el gabinete encaje en pasillos o salas eléctricas limitadas sin comprometer el acceso para mantenimiento.

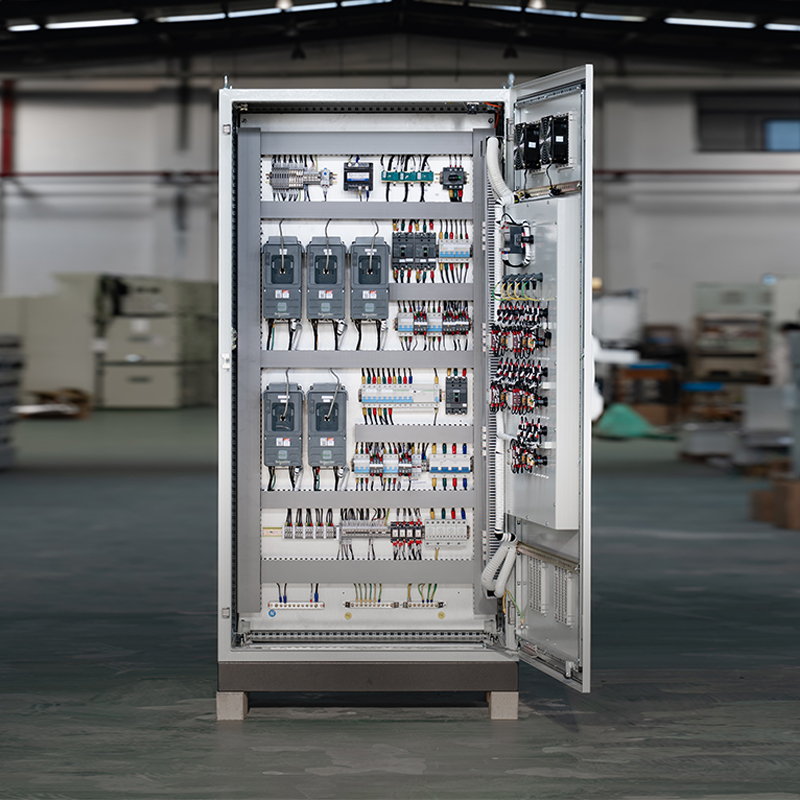

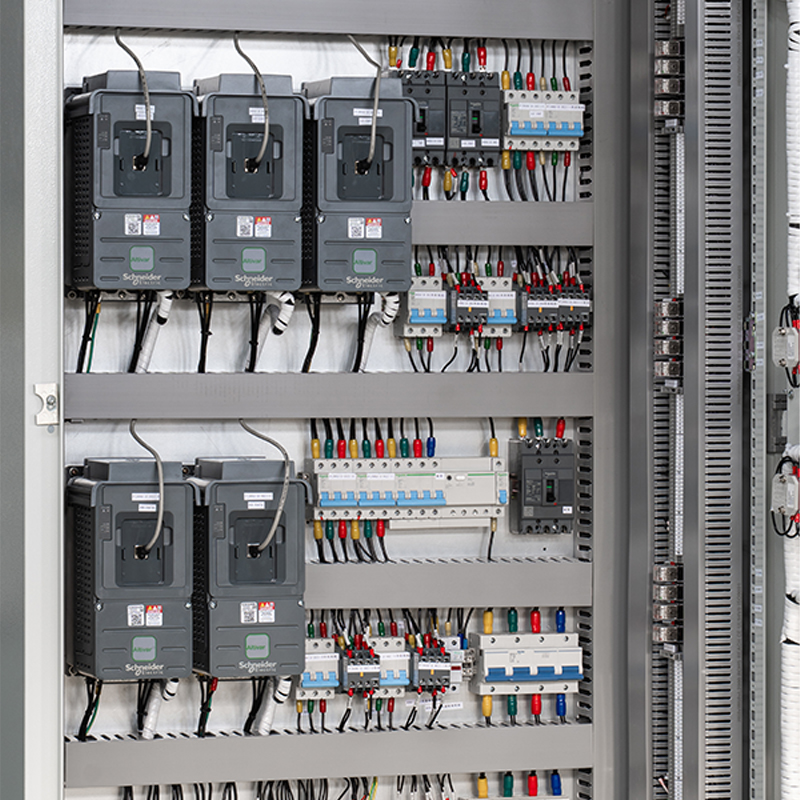

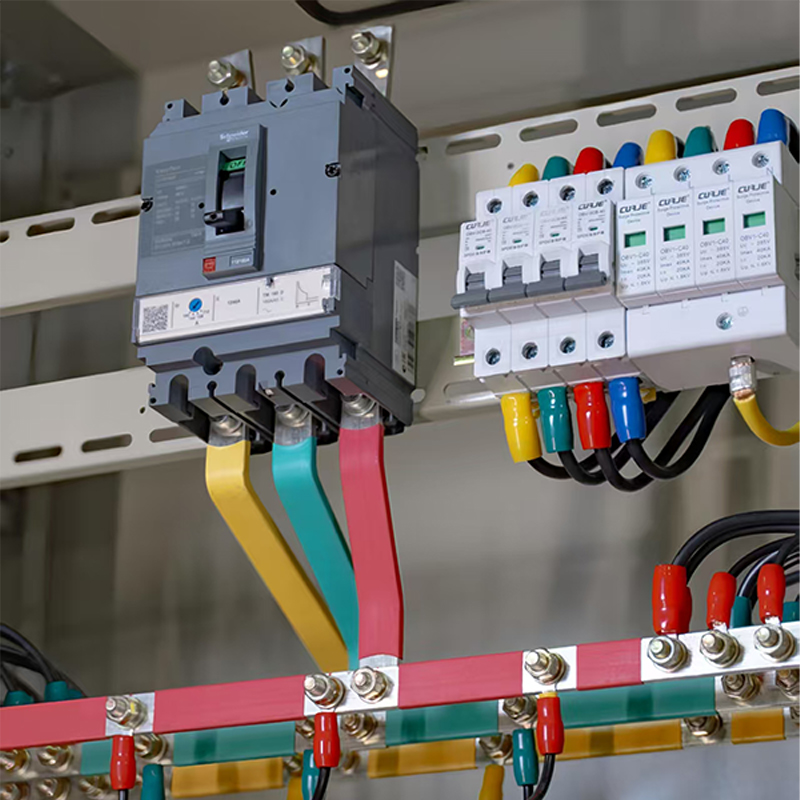

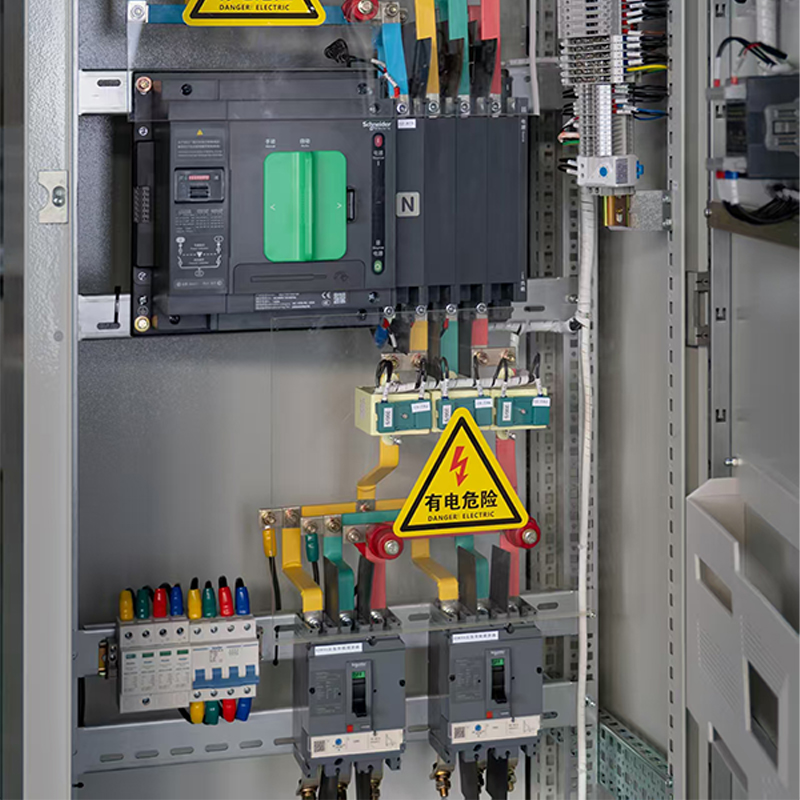

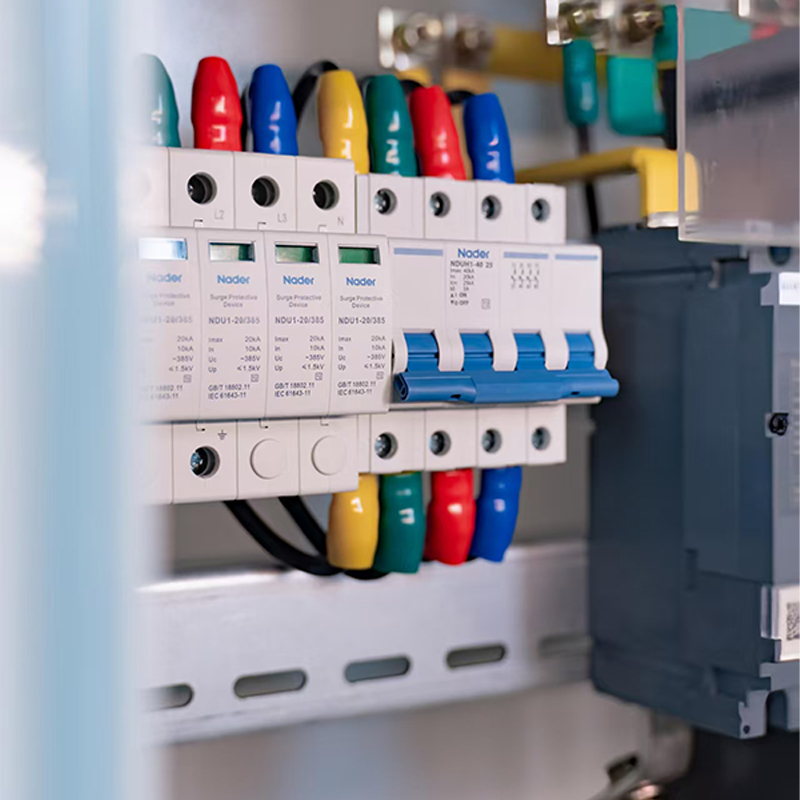

- Dispositivos de protección estandarizados — Los disyuntores en miniatura, dispositivos de corriente residual y protectores contra sobretensiones se pueden combinar dentro de un gabinete para cubrir riesgos de sobrecarga, falla a tierra y voltaje transitorio.
- Solución de problemas sencilla — un etiquetado claro del circuito y una disposición lógica del interruptor acortan el tiempo necesario para localizar un circuito disparado durante una falla.
Cómo un gabinete inteligente de distribución de energía de bajo voltaje amplía estos beneficios

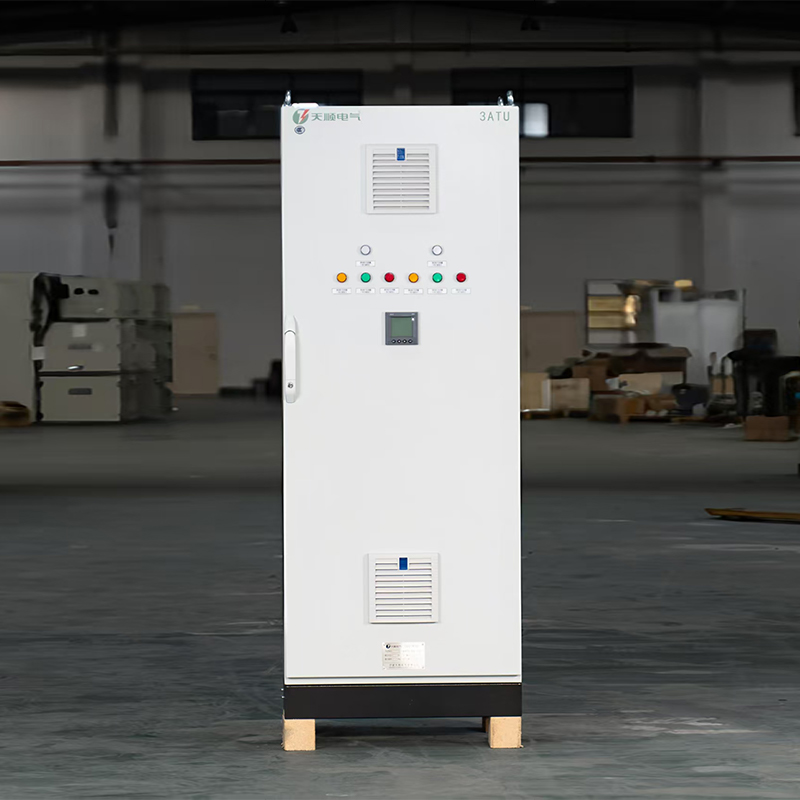

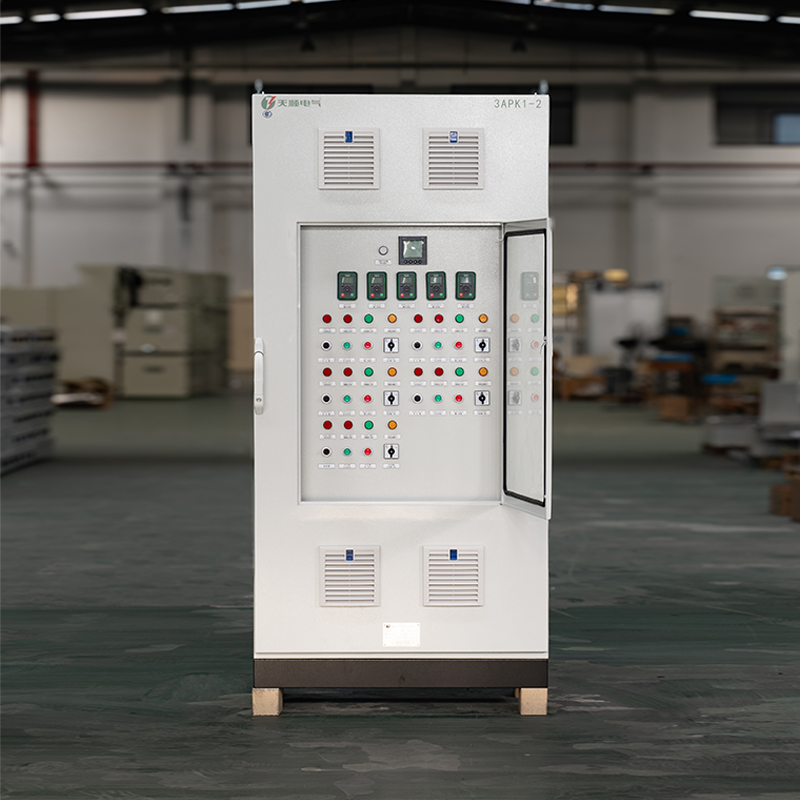

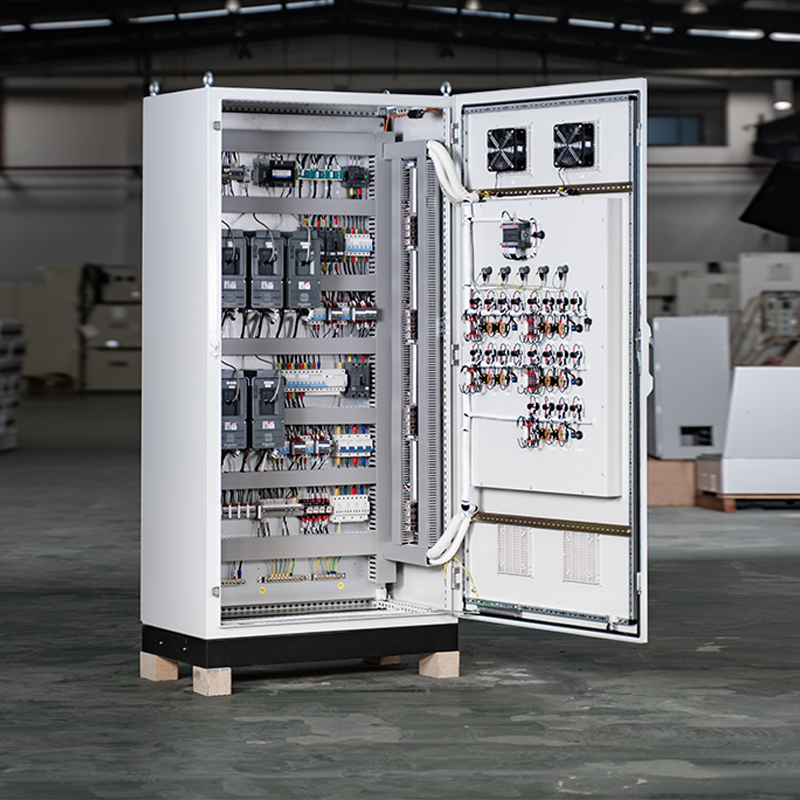

Un gabinete inteligente de distribución de energía de bajo voltaje se basa en la misma estructura física que una unidad convencional, pero agrega funciones de medición, comunicación y control remoto. En lugar de depender únicamente de la inspección manual, los administradores de instalaciones pueden monitorear el voltaje, la corriente y el consumo de energía de cada circuito saliente en tiempo real y recibir alertas cuando un parámetro se sale de un rango normal.
Principio de funcionamiento básico

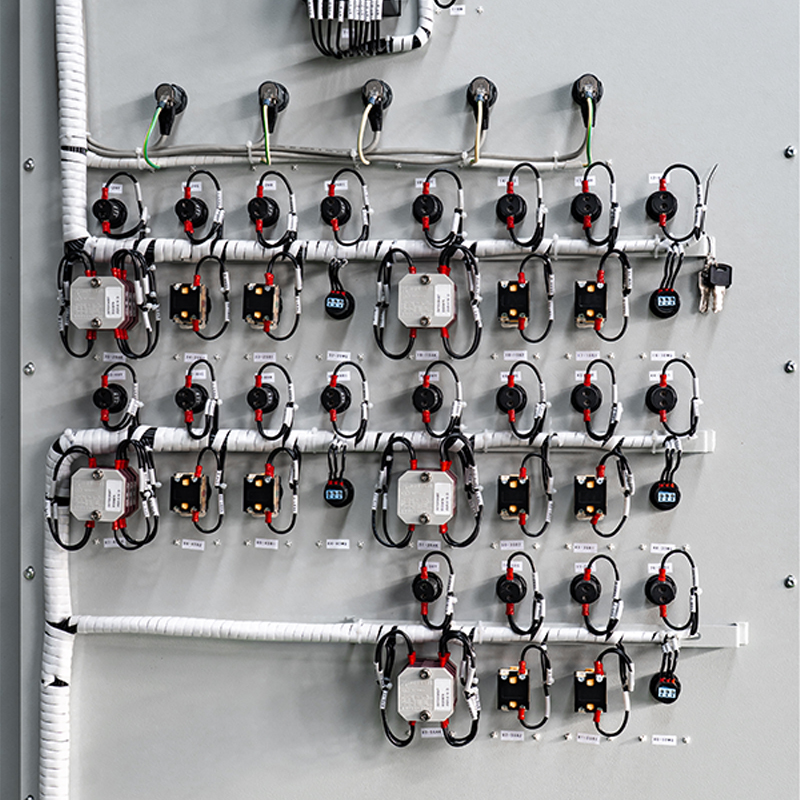

Dentro de un gabinete inteligente, se instalan transformadores de corriente y sensores de voltaje en cada circuito de salida, enviando continuamente señales de medición a un medidor o controlador inteligente incorporado. Este controlador procesa los datos y los transmite (a través de RS-485, Ethernet o comunicación inalámbrica) a una plataforma de monitoreo, donde los operadores pueden ver tendencias de carga, detectar picos anormales y, en muchos diseños, abrir o cerrar interruptores específicos de forma remota sin visitar el gabinete en persona.
Mantenimiento basado en datos
Al registrar datos históricos de carga, un gabinete inteligente ayuda a identificar circuitos que están constantemente sobrecargados o infrautilizados, brindando a los equipos de las instalaciones una base objetiva para reequilibrar las cargas o planificar actualizaciones de capacidad antes de que ocurra un disparo molesto o un problema de sobrecalentamiento.
Comparación de gabinetes de distribución estándar e inteligentes
La siguiente tabla describe las diferencias generales entre un gabinete de distribución de energía BT estándar y su contraparte inteligente, lo que puede guiar la decisión sobre qué configuración se adapta mejor a un presupuesto de proyecto y una necesidad de gestión determinados.
Comparación general entre armarios de distribución de BT estándar e inteligentes | Característica | Gabinete estándar | Gabinete inteligente |
| Monitoreo de carga | Sólo lectura manual | Monitoreo remoto en tiempo real |
| Alerta de falla | Descubrimiento in situ | Notificación automática de alarma |
| Control remoto del interruptor | No disponible | Disponible en circuitos compatibles |
| Costo inicial | inferior | superior |
Pasos prácticos para seleccionar e instalar el gabinete adecuado
- Calcule la carga total conectada y el factor de diversidad esperado para determinar la corriente nominal requerida del disyuntor entrante principal.
- Agrupe los circuitos salientes por función (iluminación, enchufes, aire acondicionado y equipos críticos) para simplificar la resolución de problemas futuros.
- Decidir si es necesario el monitoreo remoto de la instalación; Si la gestión de energía o el funcionamiento sin supervisión es una prioridad, un gabinete de distribución de energía inteligente de bajo voltaje suele ser la opción más práctica a largo plazo.
- Confirme que la clasificación de protección del gabinete coincida con el entorno de instalación, especialmente en lugares húmedos o polvorientos.
Trabajar con un proveedor que ofrezca orientación sobre la instalación, puesta en servicio y manejo de fallas posventa puede reducir aún más el riesgo de errores de configuración durante la etapa inicial de operación.
Preguntas frecuentes
Por lo general, se instala cerca de la carga a la que sirve, como en la sala eléctrica de un edificio, en un piso de producción o en un punto de distribución residencial, de modo que los circuitos derivados puedan llegar a los equipos cercanos con una longitud de cable mínima.
P2: ¿Se puede actualizar un gabinete estándar existente a una versión inteligente?
En muchos casos, sí: agregar transformadores de corriente, un medidor inteligente y un módulo de comunicación a un gabinete existente puede proporcionar funciones básicas de monitoreo, aunque una actualización completa al control remoto del disyuntor puede requerir el reemplazo de ciertos disyuntores por modelos motorizados o con capacidad de comunicación.
P3: ¿Un gabinete de distribución de energía inteligente de bajo voltaje requiere una conexión de red estable?
Se necesita un enlace de comunicación confiable, ya sea por cable o inalámbrico, para el monitoreo y control remoto continuo. Si la conexión se cae, los dispositivos de protección locales del gabinete, como disyuntores y dispositivos de corriente residual, aún funcionan de forma independiente para proteger los circuitos.
P4: ¿Qué certificaciones indican un fabricante confiable de gabinetes de distribución?
Los compradores pueden buscar certificaciones como CCC e ISO 9001 , que confirman que los productos del fabricante cumplen con los requisitos nacionales de seguridad eléctrica y se producen bajo un sistema de gestión de calidad consistente.
