¿Qué es la aparamenta aislada en gas?
Dispositivo de distribución aislado en gas , comúnmente abreviado como SIG, es un tipo de equipo de conmutación de alto voltaje en el que el disyuntor, el seccionador, la barra colectora y los transformadores de corriente/tensión están encerrados en carcasas metálicas conectadas a tierra llenas de gas aislante. Debido a que el gas proporciona una rigidez dieléctrica mucho mayor que el aire libre, se puede lograr la misma distancia eléctrica en un gabinete mucho más pequeño. Esta es la razón Aparamenta aislada en gas respetuosa con el medio ambiente se ha convertido en la solución preferida para subestaciones donde el terreno es caro o el espacio es limitado, como estaciones de distribución urbana, edificios de gran altura y plataformas marinas.

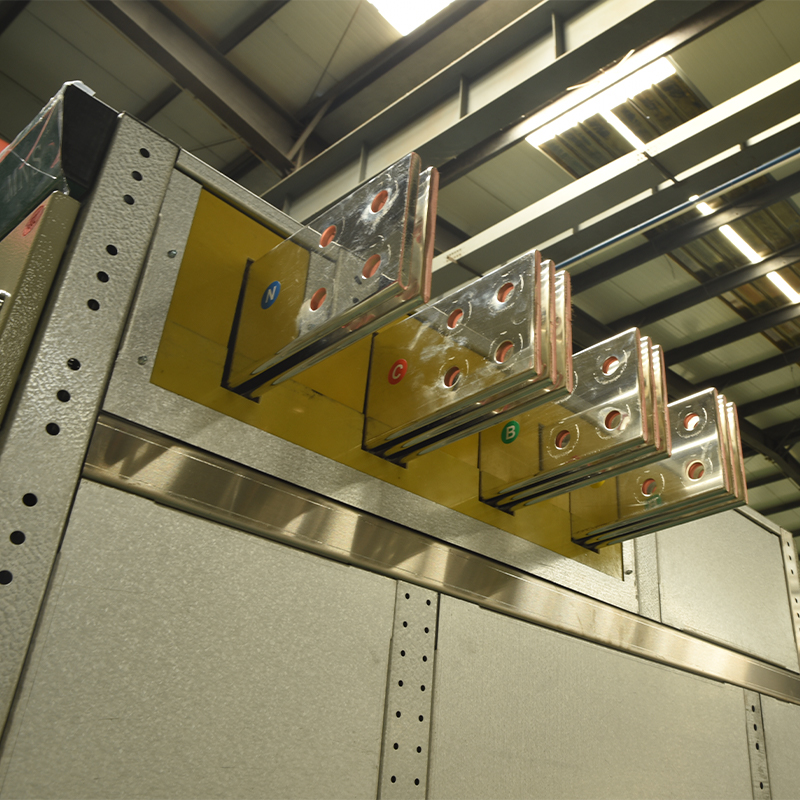

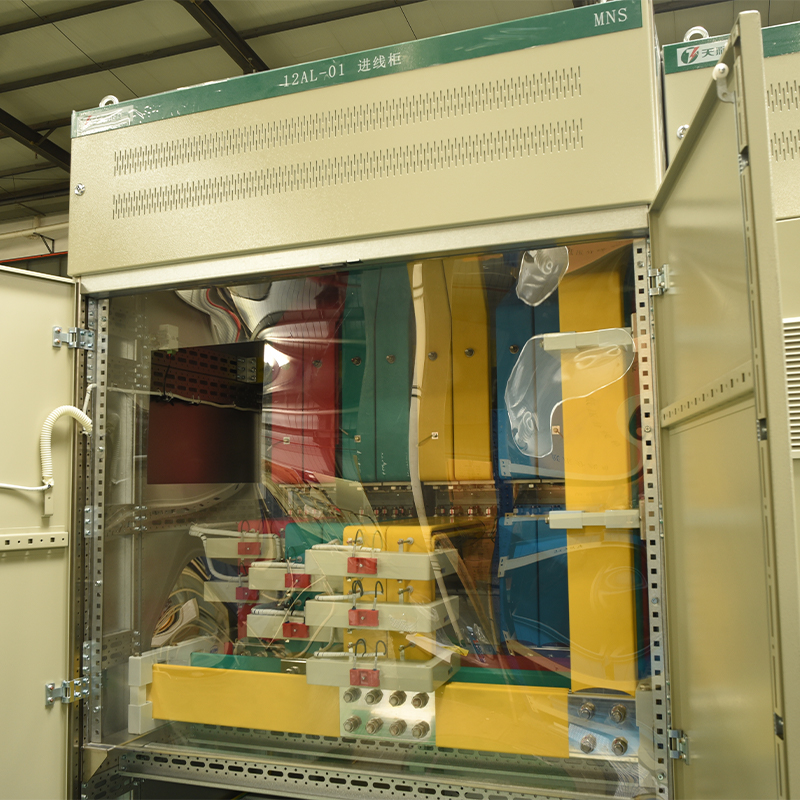

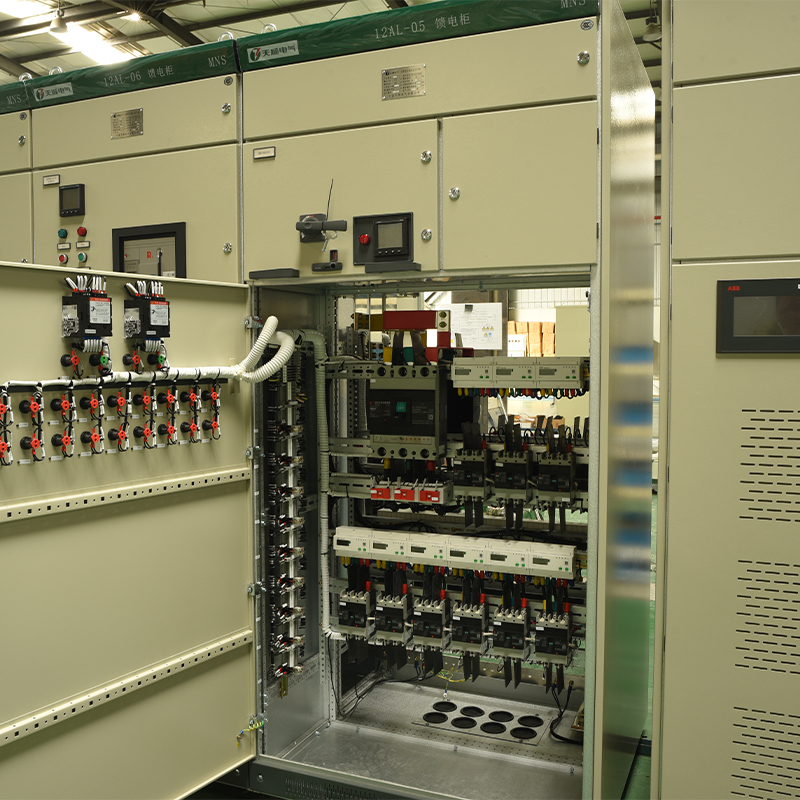

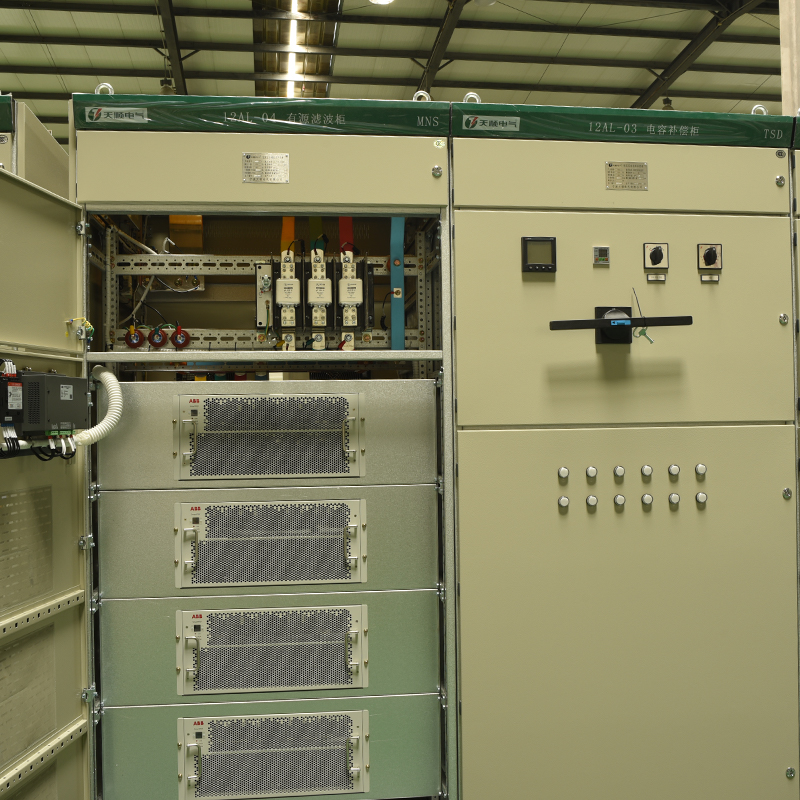

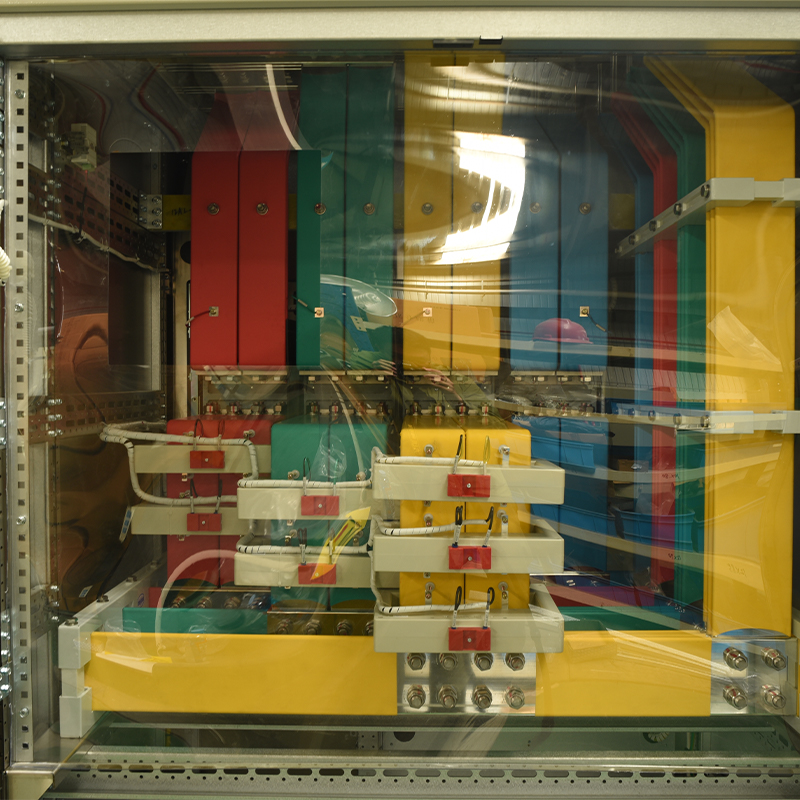

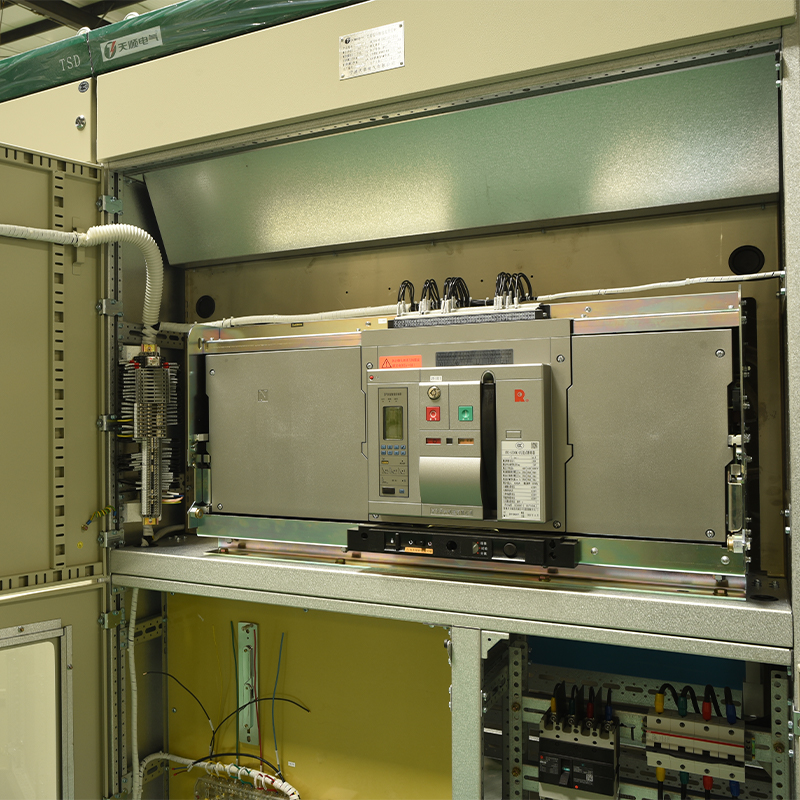

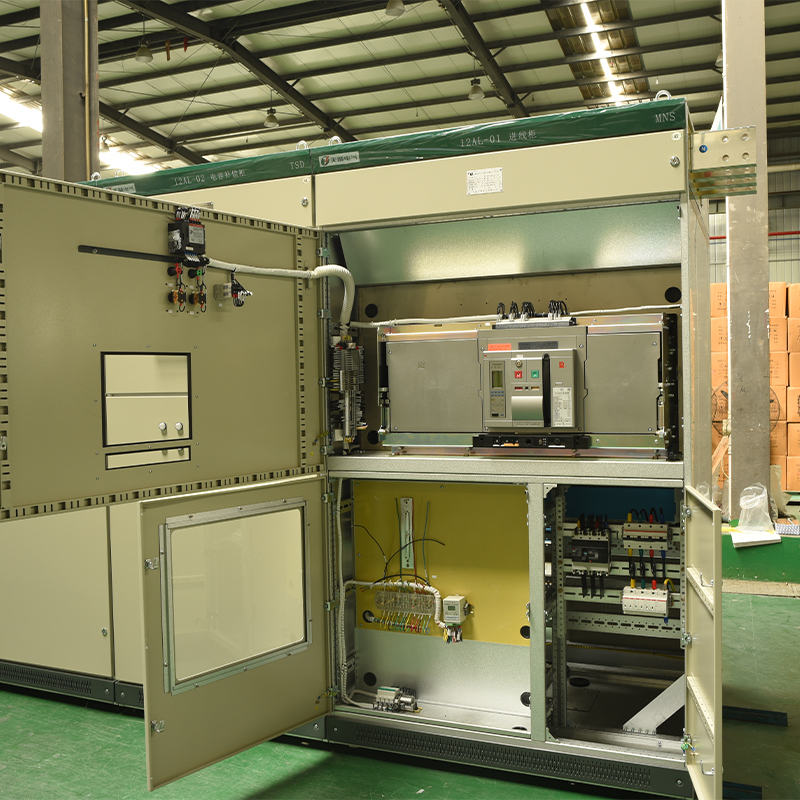

Ningbo Tianshun Electric Co., Ltd., con sede en el Parque Industrial Costero de Xiangshan con fácil acceso al transporte, se dedica a la industria de transmisión y distribución de energía durante años y ofrece productos GIS junto con su gama más amplia de conjuntos de aparamenta y transformadores de alto y bajo voltaje.
Ventajas principales de los tableros aislados en gas
En comparación con las aparamentas tradicionales aisladas en aire (AIS), Dispositivo de distribución aislado en gas aporta varios beneficios mensurables al diseño y operación de subestaciones:
- Huella compacta — una bahía GIS puede ocupar aproximadamente una décima parte del espacio requerido por una bahía AIS equivalente, lo cual es fundamental para sitios urbanos congestionados.
- Alta confiabilidad — el gabinete completamente sellado mantiene los componentes activos aislados del polvo, la humedad y la niebla salina, lo que reduce las fallas de aislamiento causadas por la exposición ambiental.
- Baja frecuencia de mantenimiento — debido a que las piezas internas están protegidas de la contaminación, los intervalos de inspección de rutina generalmente pueden extenderse en comparación con los equipos al aire libre.
- Operación silenciosa y segura — la estructura cerrada suprime el ruido del arco y evita el contacto accidental con piezas energizadas, lo que mejora la seguridad del personal en el sitio.
- Adaptabilidad ambiental — GIS funciona de manera confiable en una amplia gama de climas, desde regiones costeras húmedas hasta áreas frías de gran altitud, ya que los compartimentos llenos de gas no se ven afectados en gran medida por el clima exterior.
Estas características explican por qué el término interruptor aislado en gas respetuoso con el medio ambiente se utiliza a menudo para describir los productos GIS modernos: los diseños más nuevos adoptan cada vez más gases aislantes con bajo potencial de calentamiento global en lugar del SF6 convencional, alineando el rendimiento del equipo con los objetivos de protección ambiental.
Cómo funciona la aparamenta aislada en gas
Dentro de una unidad GIS, la barra colectora, el disyuntor, el seccionador y el interruptor de puesta a tierra están alojados en compartimentos separados estancos al gas hechos de aleación de aluminio o acero. El gas aislante llena el espacio entre el conductor activo y la carcasa puesta a tierra, evitando averías eléctricas incluso a una distancia mucho más corta de la que permitiría el aire. Cuando ocurre una falla, el contacto móvil del disyuntor se separa dentro de la cámara de gas; el gas apaga rápidamente el arco resultante y restaura sus propiedades aislantes en milisegundos, lo que permite que el interruptor interrumpa la corriente de falla de manera segura.
Monitoreo y sellado de gas
Cada compartimento de gas está equipado con un manómetro o sensor de densidad conectado a un sistema de alarma. Si la presión del gas cae por debajo de un umbral establecido (a menudo debido a una fuga menor), el sistema de monitoreo activa una advertencia para que el personal de mantenimiento pueda recargar el gas o sellar el compartimiento antes de que el rendimiento del aislamiento se vea afectado.
Diseño de bahía modular
Los equipos GIS generalmente se suministran en bahías estandarizadas, cada una de las cuales cubre una función de circuito, como línea entrante, línea saliente o enlace de bus. Las bahías se pueden conectar en serie para formar una línea completa de aparamenta, lo que facilita la expansión de una subestación a medida que crece la demanda de carga.
GIS versus aparamenta aislada en aire
La siguiente tabla resume las diferencias prácticas entre Dispositivo de distribución aislado en gas y aparamenta convencional aislada en aire, que puede ayudar a los ingenieros a sopesar los factores de espacio, costo y mantenimiento al seleccionar equipos para un proyecto.
Comparación general entre GIS y aparamenta aislada en aire | factores | GIS | Tablero aislado en aire |
| Huella | Compacto, interior o exterior | Grande, principalmente al aire libre |
| Exposición al clima | Totalmente sellado, baja exposición | Directamente expuesto |
| Intervalo de mantenimiento | más largo | más corto |
| Inversión inicial | superior | inferior |
Consejos de selección e instalación
Al planificar una instalación GIS, es importante confirmar primero el voltaje nominal, la corriente nominal y la capacidad de interrupción de cortocircuito requerida por la carga del sitio, luego decidir la cantidad de bahías necesarias para las funciones de entrada, salida, medición y conexión de bus. Debido a que los gabinetes GIS son herméticos al gas, la instalación debe seguir procedimientos estrictos de llenado de gas y pruebas de fugas para garantizar el rendimiento del aislamiento a largo plazo.
- Verifique la altitud del sitio y el rango de temperatura ambiente, ya que la densidad del gas y el margen de aislamiento pueden variar con estas condiciones.
- Planifique suficiente espacio libre alrededor de la sala de distribución para futuros servicios de gas y reemplazo de componentes.
- Organice pruebas de puesta en servicio, incluidas verificaciones de presión de gas y verificación de enclavamiento mecánico, antes de energizar el equipo.
Los equipos técnicos con experiencia práctica en orientación de instalación, puesta en servicio y manejo de fallas pueden ayudar a acortar el período de puesta en servicio y reducir el riesgo de problemas de aislamiento en las primeras etapas después de que una unidad GIS se pone en servicio.
Preguntas frecuentes
P1: ¿Qué gas se utiliza dentro del tablero aislado por gas?
Las unidades GIS tradicionales utilizan gas SF6 debido a sus excelentes propiedades aislantes y de extinción de arco. Los diseños más nuevos de tableros de distribución aislados en gas, respetuosos con el medio ambiente, se están moviendo hacia gases alternativos o mezclas de gases con un menor potencial de calentamiento global, sin dejar de cumplir con el aislamiento y el rendimiento de interrupción requeridos.
P2: ¿Es la aparamenta con aislamiento de gas adecuada para subestaciones exteriores?
Sí. Debido a que las partes vivas están completamente cerradas y selladas del ambiente exterior, GIS se puede instalar al aire libre en áreas costeras, húmedas o polvorientas donde los tableros aislados en aire enfrentarían un mayor riesgo de descarga eléctrica del aislamiento.
P3: ¿Cuál es la vida útil típica de los equipos GIS?
Con un sellado de gas adecuado y un monitoreo periódico, generalmente se espera que los equipos GIS brinden varias décadas de servicio confiable, aunque la cifra exacta depende de las condiciones de operación, los niveles de carga y las prácticas de mantenimiento en el sitio específico.
P4: ¿Qué certificaciones deberían buscar los compradores al elegir productos GIS?
Se recomienda a los compradores que comprueben las certificaciones reconocidas de calidad y seguridad, como CCC e ISO 9001 , que confirman que el proceso de fabricación cumple con los requisitos nacionales de seguridad del producto y estándares consistentes de gestión de calidad.
