Aparamenta de baja tensión (BT) Industry knowledge

Comprensión de los tableros de distribución de bajo voltaje GCK y GGD

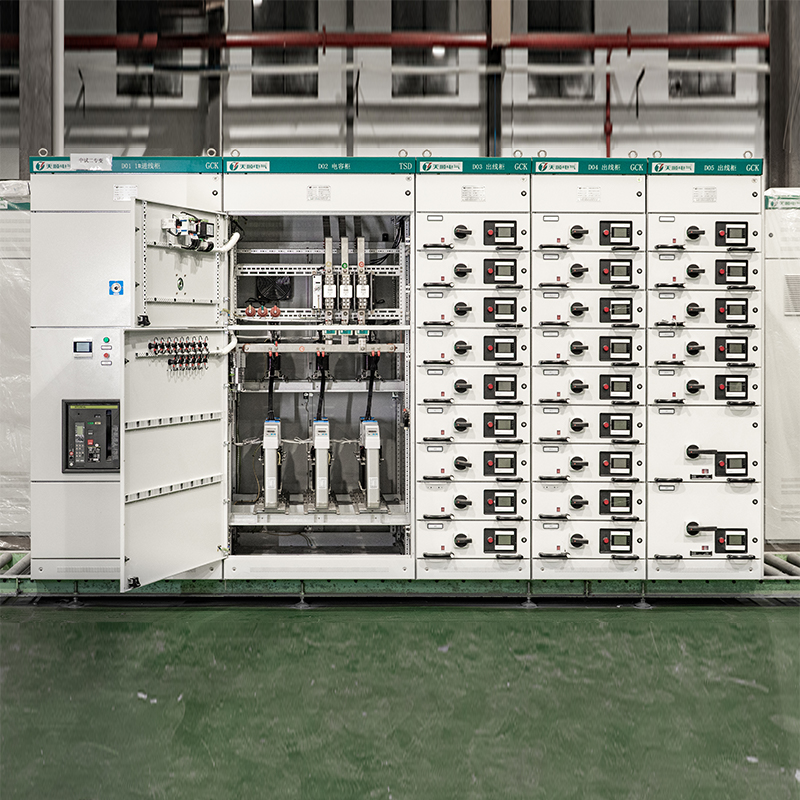

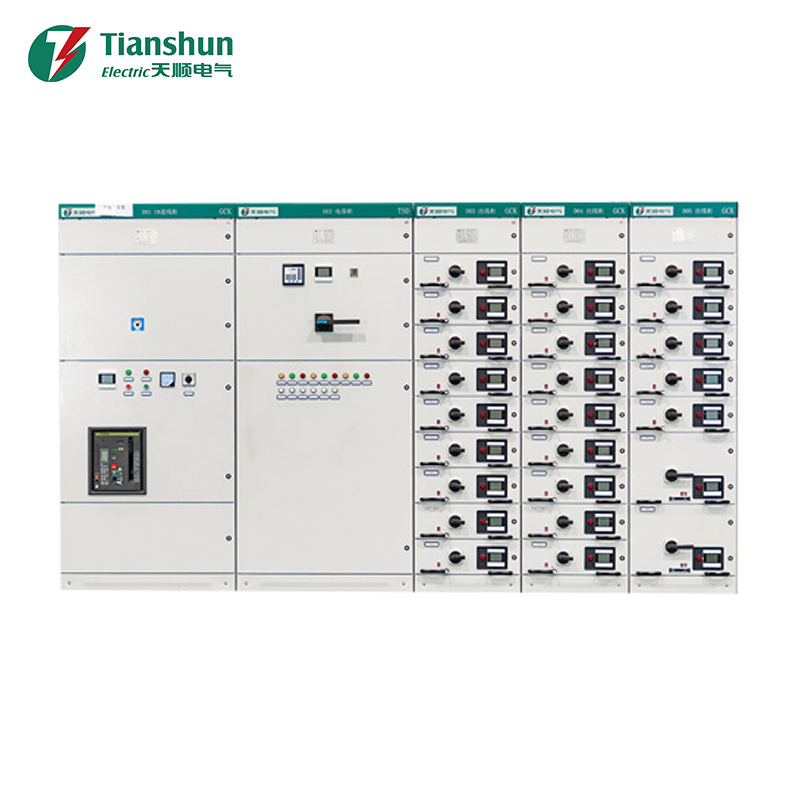

La aparamenta de bajo voltaje es la columna vertebral de la distribución de energía dentro de fábricas, edificios comerciales y subestaciones de servicios públicos, y es responsable de dividir la energía entrante en múltiples circuitos salientes protegidos. Entre las series más habituales en este campo, Aparamenta de baja tensión GCK y los gabinetes tipo GGD se destacan por filosofías de diseño muy diferentes: GCK adopta una estructura de cajones extraíbles, mientras que GGD se basa en componentes de montaje fijo. La elección entre ellos generalmente depende de cuán crítico es el suministro continuo de energía para la instalación y de cuánto presupuesto hay disponible para equipos y mantenimiento.

Ningbo Tianshun Electric Co., Ltd., con raíces en la industria de transmisión y distribución de energía y con un equipo con más de 20 años de experiencia práctica, produce ambos tipos de gabinetes para atender proyectos que van desde pequeños talleres hasta grandes estaciones de distribución.

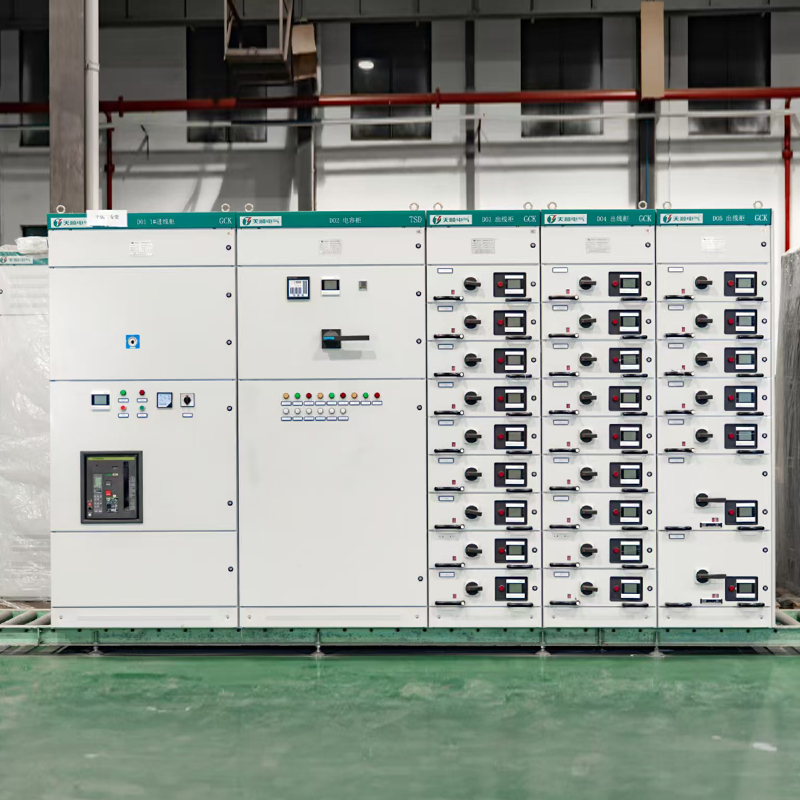

Ventajas del tablero de distribución tipo cajón GCK

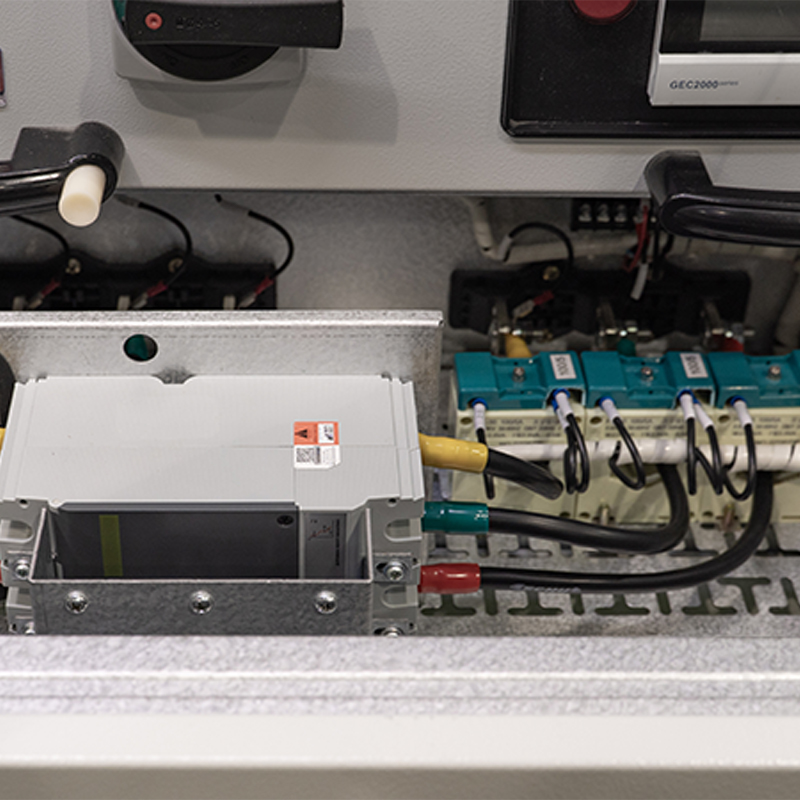

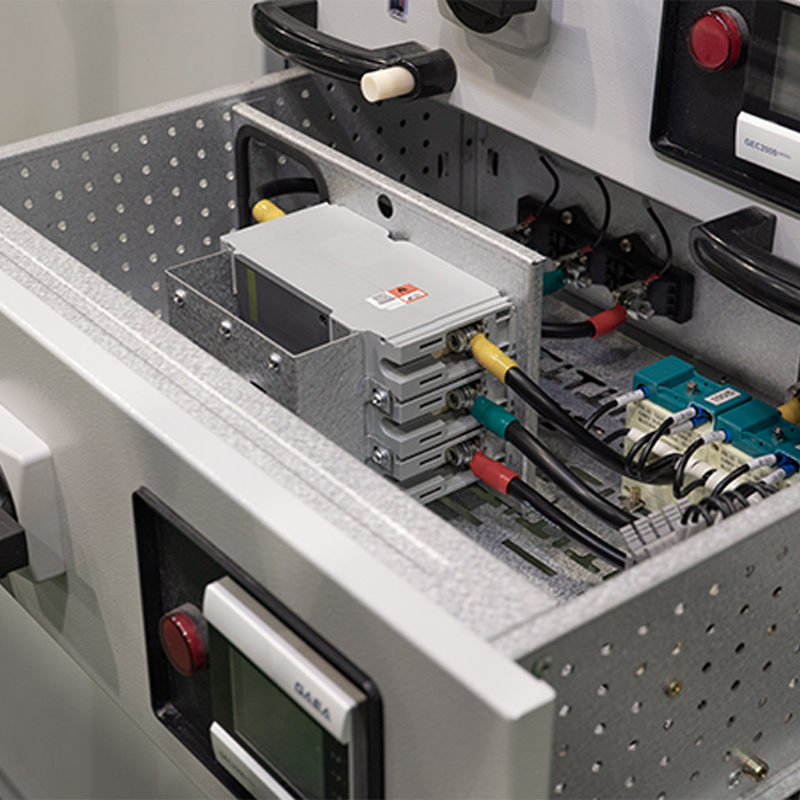

La característica definitoria de Dispositivo de distribución tipo cajón GCK es que sus unidades funcionales, como circuitos alimentadores, arrancadores de motor o módulos de medición, están montadas en cajones individuales que se pueden extraer del gabinete sin apagar todo el sistema de barras. Este diseño aporta varias ventajas prácticas:

  • Tiempo de inactividad mínimo — una cajonera defectuosa se puede aislar y retirar para su reparación mientras los circuitos vecinos siguen funcionando, lo que resulta valioso para las líneas de producción continua.
  • Fácil expansión — Se pueden agregar cajoneras adicionales en los compartimentos libres a medida que crece la demanda de carga, sin necesidad de rediseñar todo el gabinete.
  • Interbloqueos de seguridad incorporados — los enclavamientos mecánicos evitan que se retire un cajón mientras su interruptor aún está cerrado, lo que reduce el riesgo de arco eléctrico durante el mantenimiento.
  • Tamaños de módulo estandarizados — los cajones generalmente se fabrican en algunas combinaciones fijas de ancho y alto, lo que simplifica el almacenamiento de repuestos y el reemplazo futuro.

Cómo funciona la aparamenta de baja tensión GCK

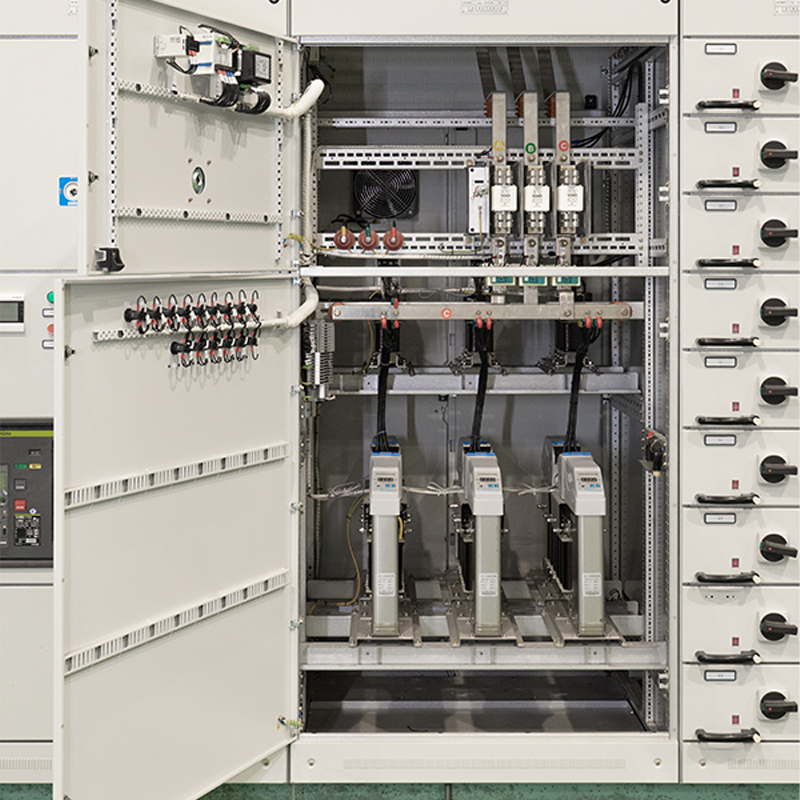

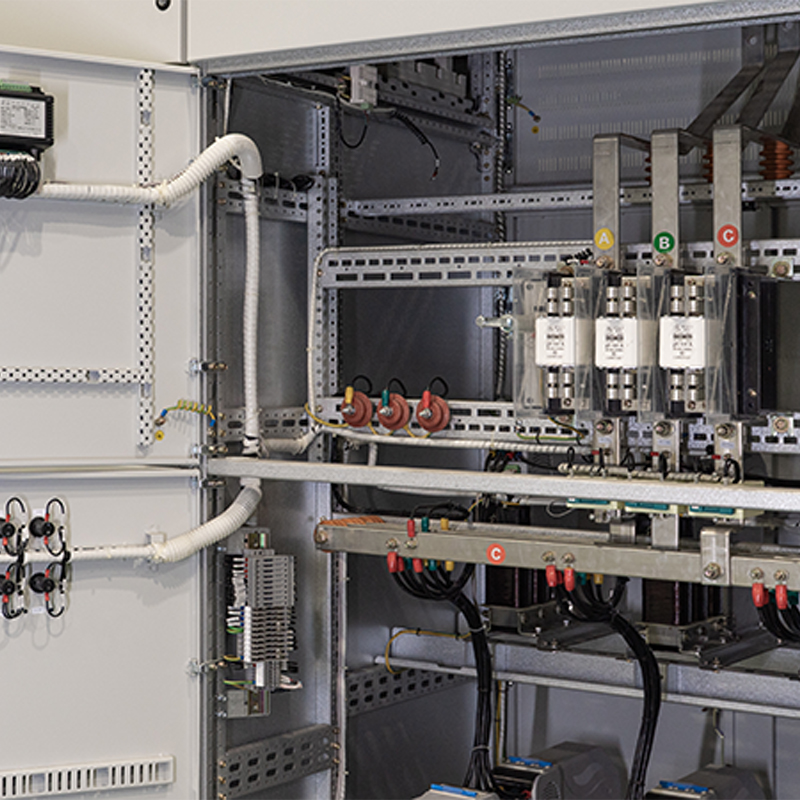

Dentro de un gabinete GCK , la barra colectora principal horizontal corre a lo largo de la parte superior o trasera del marco y se conecta a una barra colectora vertical en cada sección vertical. Cada cajonera se conecta a esta barra colectora vertical a través de un conjunto de dedos de contacto cuando se empuja a la posición "conectada". Luego, la corriente fluye desde la barra colectora principal, a través del disyuntor o contactor del cajón, y sale al cable de carga en la parte inferior del gabinete. Cuando se lleva el cajón a la posición de "prueba" o "desconectado", los dedos de contacto se separan de la barra colectora, aislando la unidad y al mismo tiempo permitiendo que su circuito de control se pruebe de forma segura.

Tres posiciones operativas

La mayoría de los cajones GCK admiten tres posiciones: trabajando (completamente conectado a la barra colectora), prueba (circuito de control activo pero circuito de potencia desconectado), y eliminado (cajón sacado para mantenimiento). Este diseño por etapas permite a los técnicos verificar la configuración de protección antes de volver a energizar un circuito.

Gabinete de distribución de energía GGD: una alternativa de tipo fijo

A diferencia del GCK, el gabinete tipo GGD utiliza disyuntores e interruptores de montaje fijo en lugar de cajones extraíbles. Como fabricante de gabinetes de distribución de energía GGD desde hace mucho tiempo, un proveedor generalmente posiciona esta serie para aplicaciones donde los cambios de carga son poco frecuentes y el control de costos importa más que la velocidad de intercambio a nivel de componente, como distribución de iluminación general, talleres pequeños y puntos de distribución secundarios dentro de una instalación más grande.

La siguiente tabla compara las dos series según los factores comúnmente considerados durante la selección del equipo.

Comparación general entre las aparamentas de baja tensión GCK y GGD
factores GCK (tipo cajón) GGD (tipo fijo)
Tiempo de inactividad por mantenimiento Aislamiento bajo a nivel de unidad Más alto, puede necesitar un apagado parcial
Costo inicial superior inferior
Complejidad estructural superior Más simple
Caso de uso típico Cambios de carga frecuentes, cargas críticas. Cargas estables, distribución general.

Elegir entre GCK y GGD para su proyecto

La selección de la serie de gabinetes adecuada comienza con el mapeo de cómo se comportará la carga de la instalación durante la vida útil del equipo. Los siguientes pasos ofrecen un punto de partida práctico:

  1. Enumere todos los circuitos que requieren cambios frecuentes, pruebas o actualizaciones de capacidad; estos son fuertes candidatos para las cajoneras GCK.
  2. Identifique circuitos estables y de baja prioridad, como iluminación general o cargas auxiliares, que suelen estar bien atendidos por gabinetes fijos GGD.
  3. Confirme la corriente nominal y la capacidad de resistencia a cortocircuitos necesarias en cada punto de distribución antes de finalizar las especificaciones del gabinete.
  4. Trabaje con un fabricante que pueda brindarle orientación sobre la instalación y soporte para la puesta en servicio, ya que el torque correcto de la barra colectora y el ajuste del enclavamiento afectan directamente la confiabilidad a largo plazo.

Muchas instalaciones acaban combinando ambas series en una única sala de distribución: armarios GCK para alimentadores y circuitos de motores críticos, y armarios GGD para el resto de distribución de uso general, equilibrando rendimiento y coste en toda la instalación.

Preguntas frecuentes

P1: ¿Se puede reemplazar una cajonera GCK sin apagar todo el gabinete?

Sí. Debido a que cada cajón se conecta a la barra colectora a través de sus propios dedos de contacto, se puede mover a la posición desconectado y retirarse para su reparación mientras el resto del gabinete, incluidos los cajones vecinos, continúa funcionando normalmente.

P2: ¿La aparamenta GGD es menos segura que la GCK porque utiliza componentes fijos?

No necesariamente. Los gabinetes GGD todavía incluyen dispositivos de protección estándar y características de seguridad a nivel de gabinete; la principal diferencia es que el mantenimiento de un componente fijo puede requerir aislar una sección más grande del gabinete en lugar de un solo cajón.

P3: ¿Cómo sé si necesito un gabinete de distribución de bajo voltaje GCK en lugar de GGD?

Si la instalación no puede tolerar el tiempo de inactividad durante el mantenimiento, o si se espera que los circuitos cambien con frecuencia a medida que se agregan o reconfiguran equipos, la estructura de cajones extraíbles de GCK generalmente proporciona más flexibilidad operativa que un gabinete GGD fijo.

P4: ¿Qué certificaciones se deben verificar al elegir un fabricante de aparamenta?

Es recomendable confirmar que los conjuntos de aparamenta de baja tensión del fabricante cuenten con certificaciones reconocidas como CCC e ISO 9001 , que indican el cumplimiento de los requisitos de seguridad nacionales y un control de calidad consistente en todos los lotes de producción.
