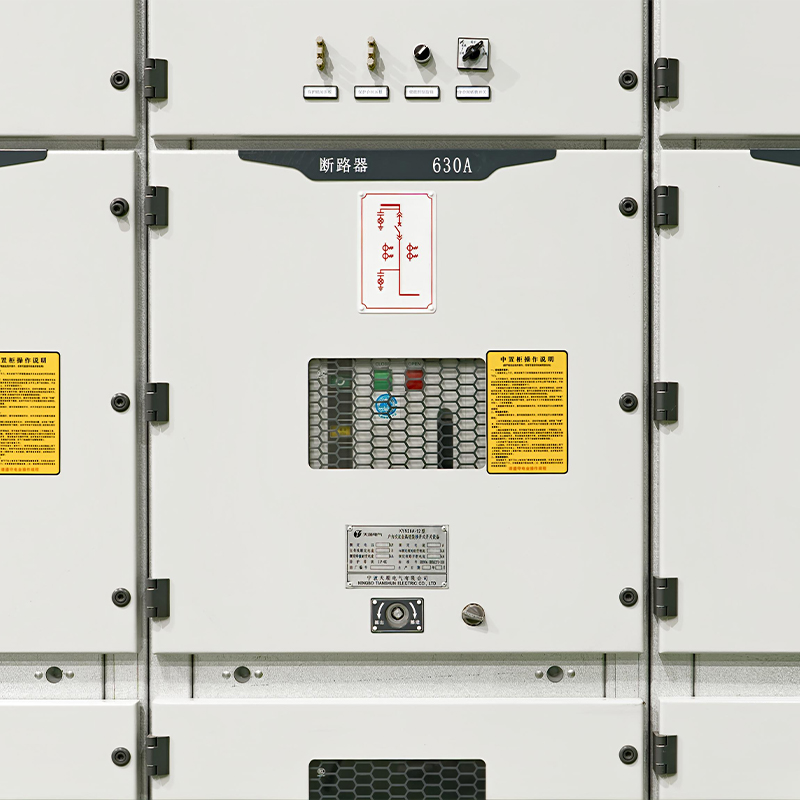

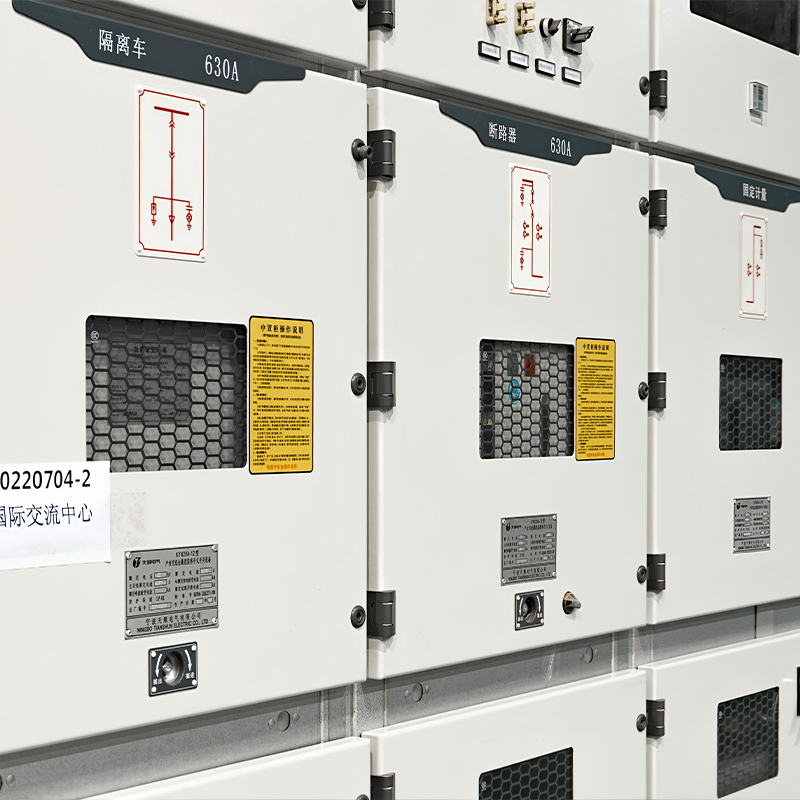

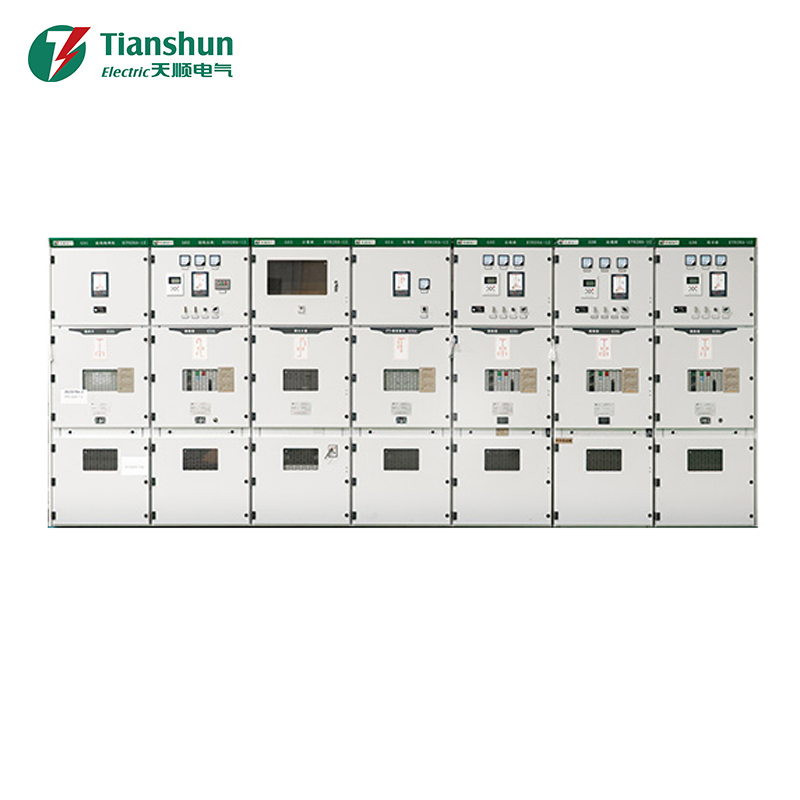

Ventajas principales del tablero de distribución de alto voltaje (Hv) KYN28A-12
el Dispositivo de distribución de alto voltaje (Hv) KYN28A-12 es un tablero de distribución con envolvente metálica de tipo extraíble y blindado diseñado para sistemas de distribución de energía en interiores con capacidad nominal de hasta 12 kV. Su estructura separa los compartimentos de barras, disyuntores y cables con particiones metálicas, lo que limita la propagación de fallas de arco interno y mejora la seguridad operativa general. En configuraciones comunes, el La corriente nominal de resistencia de corta duración puede alcanzar 31,5 kA/4 s. , dando al equipo una fuerte tolerancia al impacto de la corriente de falla.
En comparación con los gabinetes de tipo fijo, el carro con disyuntor extraíble del tablero de distribución de alto voltaje (Hv) KYN28A-12 permite al personal de mantenimiento aislar el disyuntor sin desenergizar todo el sistema de barras, lo que acorta el tiempo de inactividad por mantenimiento. Esta característica lo hace ideal para salas de distribución de energía en fábricas, complejos comerciales y subestaciones que requieren confiabilidad y costos de mantenimiento manejables.
Principio de funcionamiento y disposición de los compartimentos
el Dispositivo de distribución de alto voltaje (Hv) KYN28A-12 funciona dividiendo el gabinete en compartimentos funcionales independientes, cada uno rodeado por láminas metálicas conectadas a tierra. Esta disposición garantiza que si se produce una falla interna en un compartimento, la presión y el calor generados serán contenidos en lugar de propagarse a las unidades vecinas.
Compartimentos funcionales clave
- Compartimento del disyuntor: alberga el disyuntor en vacío montado sobre un carro extraíble;
- Compartimento de barras: transmite energía eléctrica entre gabinetes adyacentes a través de las barras principales;
- Compartimento de cables: alberga cables entrantes/salientes, transformadores de corriente e interruptores de puesta a tierra;
- Compartimento de relés: contiene dispositivos de protección, medición y control para monitorear el sistema.
Un sistema de enclavamiento mecánico coordina el movimiento del carro del disyuntor entre las posiciones de "prueba", "conectado" y "desconectado", evitando que los operadores cierren por error el disyuntor cuando el interruptor de puesta a tierra está activado, o viceversa.
Parámetros técnicos típicos
Elegir los valores nominales apropiados es esencial al especificar un tablero de distribución de alto voltaje (Hv) KYN28A-12 para un proyecto determinado. La siguiente tabla enumera rangos de parámetros comunes como referencia durante la selección del equipo.
| Parámetro | Valor típico |
| Tensión nominal | 12kV |
| Corriente nominal | 630A–4000A |
| Corriente nominal de resistencia de corta duración | 20kA–31,5kA/4s |
| Clase de protección | IP4X |
Escenarios de aplicación y consideraciones de instalación

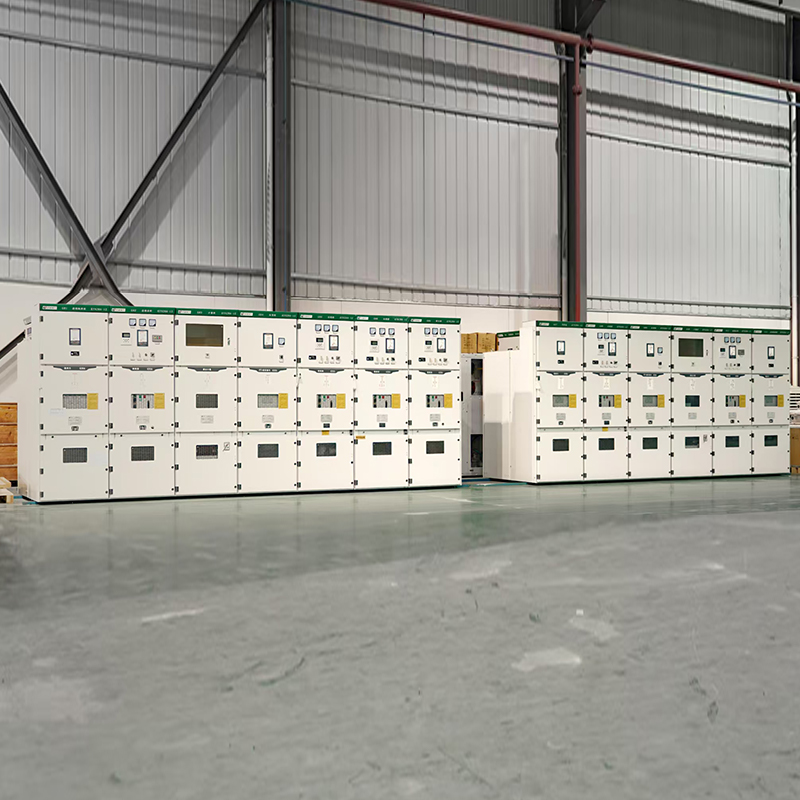

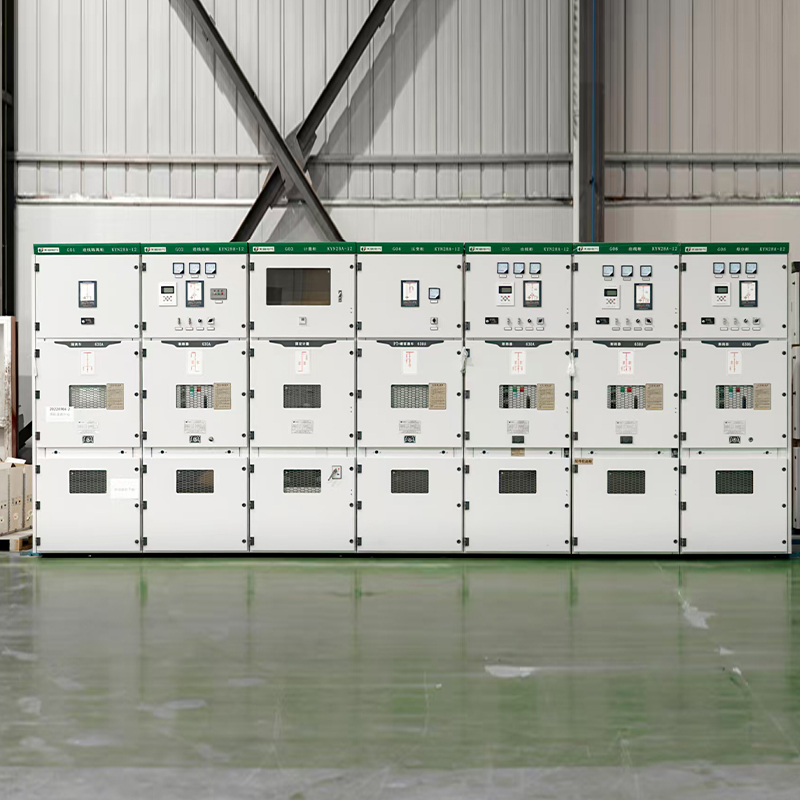

el Dispositivo de distribución de alto voltaje (Hv) KYN28A-12 Se aplica ampliamente en plantas industriales, subestaciones de distribución urbana, edificios comerciales y estaciones de recolección de energía renovable. Su tamaño compacto y su diseño de gabinete modular permiten organizar múltiples unidades en fila, lo que facilita la expansión de la capacidad a medida que la demanda de carga crece con el tiempo.
Durante la instalación, los cimientos deben estar nivelados y firmes, el sistema de conexión a tierra debe cumplir con los requisitos de resistencia y se debe reservar suficiente espacio frontal para que el carro del disyuntor entre y salga. El mantenimiento periódico, como la inspección del interruptor en vacío y la limpieza de las superficies aislantes, ayuda a mantener la confiabilidad operativa a largo plazo.
Ningbo Tianshun Electric Co., Ltd., ubicada en el Parque Industrial Costero de Xiangshan, cuenta con un equipo técnico con más de 20 años de experiencia en la industria de transmisión y distribución de energía, brindando orientación para la instalación, soporte de puesta en servicio y servicios de manejo de fallas para productos de aparamenta como la serie KYN28A-12, lo que ayuda a garantizar un rendimiento estable del equipo en aplicaciones prácticas.
Preguntas frecuentes
P1: ¿Qué indica el "12" en el tablero de distribución de alto voltaje (Hv) KYN28A-12?
Se refiere a la clase de voltaje nominal de 12 kV, lo que indica el voltaje máximo del sistema bajo el cual el tablero está diseñado para operar de manera segura.
P2: ¿El tablero de distribución de alto voltaje (Hv) KYN28A-12 es adecuado para instalación en exteriores?
Este tipo de aparamenta está diseñada principalmente para ambientes interiores. Si se requiere una instalación en exteriores, generalmente es necesaria una carcasa adicional resistente a la intemperie para evitar que la humedad y el polvo afecten a los componentes internos.
P3: ¿Cómo mejora el diseño extraíble la eficiencia del mantenimiento?
Debido a que el disyuntor está montado en un camión móvil, se puede sacar a la posición de "prueba" o "desconectado" para inspección sin apagar toda la barra colectora, lo que reduce el tiempo general de mantenimiento y minimiza la interrupción de energía.
P4: ¿Qué certificaciones debe tener un fabricante de tableros calificado?
Los fabricantes de renombre suelen tener certificaciones como CCC e ISO 9001 , que confirman el cumplimiento de las normas nacionales de seguridad y una gestión de calidad constante durante todo el proceso de producción.
