¿Qué es una subestación de paquetes y cómo funciona?
A subestación de paquete es una unidad de distribución de energía completamente cerrada y ensamblada en fábrica que integra un transformador, un tablero de alta tensión y un tablero de baja tensión en una sola carcasa compacta. A diferencia de las subestaciones tradicionales que requieren una construcción civil separada para cada componente, un paquete de subestación se fabrica y prueba como un sistema completo antes de llegar al sitio de instalación.
El principio de funcionamiento es sencillo: la energía de alto voltaje entrante ingresa al compartimiento del tablero de distribución de alto voltaje, donde se mide, protege y conmuta. Luego pase al compartimiento del transformador, donde el voltaje se reduce a un nivel utilizable. Finalmente, la energía transformada fluye hacia el compartimiento del tablero de distribución de bajo voltaje, donde se distribuye a alimentadores, paneles de medición o circuitos de usuario final. Debido a que las tres secciones funcionales comparten un gabinete común, las distancias de cableado se minimizan y se reducen las pérdidas internas.
Ningbo Tianshun Electric Co., Ltd. diseña y produce subestaciones tipo paquete como parte de su línea más amplia de conjuntos de aparatos y transformadores de alto y bajo voltaje, calculando en décadas de experiencia de ingeniería acumulada en el sector de transmisión y distribución de energía.
Ventajas clave de una subestación de paquete
porque un subestación de paquete Al estar construido y probado previamente en un entorno de fábrica controlado, ofrece varios beneficios prácticos sobre las subestaciones convencionales construidas en el sitio:
- Implementación más rápida: dado que el ensamblaje y el cableado interno se completan antes de la entrega, el tiempo de instalación en el sitio se puede reducir aproximadamente 60-70% en comparación con las subestaciones tradicionales de ladrillo y cemento.
- Tamaño más pequeño: el gabinete compacto permite la instalación en lugares con espacio limitado, como distritos comerciales urbanos, parques industriales o sitios de construcción.
- Seguridad mejorada: la estructura completamente cerrada mantiene los componentes activos aislados del entorno circundante, lo que reduce el riesgo de contacto accidental y fallas relacionadas con el clima.
- Calidad constante: el ensamblaje en fábrica significa que cada unidad se somete a los mismos procedimientos de prueba, lo que ayuda a garantizar un rendimiento estable una vez que el equipo está energizado.
- Menores costos de mantenimiento a largo plazo: los componentes integrados de protección y monitoreo facilitan la detección temprana de fallas y la programación del mantenimiento preventivo.
Los productos de Ningbo Tianshun Electric Co., Ltd. cuentan con certificaciones que incluyen CCC y Norma ISO 9001 , brindando a los clientes garantía adicional con respecto a la calidad de fabricación y el cumplimiento de seguridad.
Componentes estructurales centrales

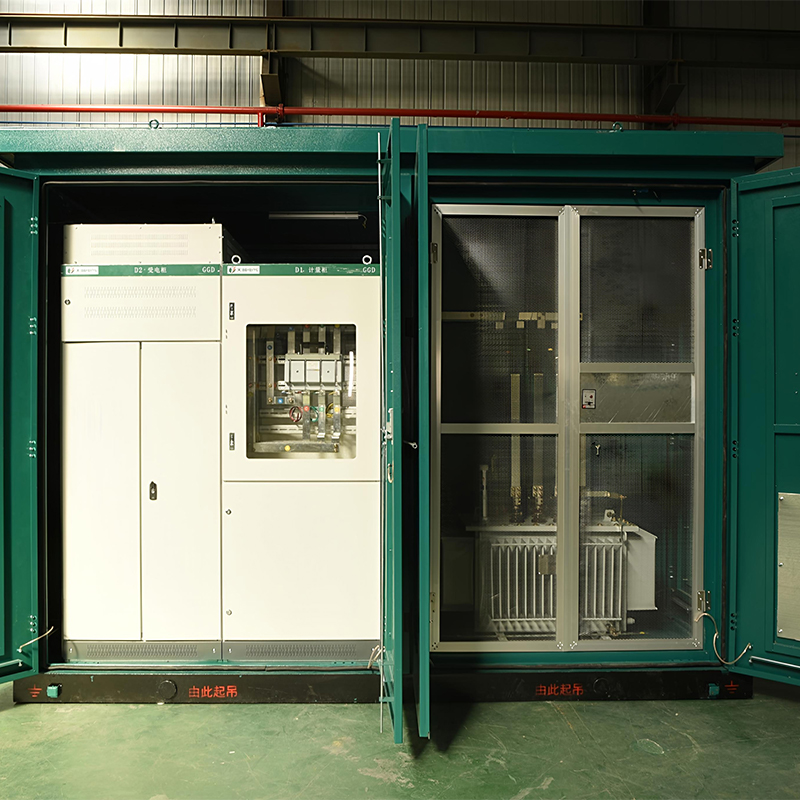

Una subestación de paquete típica está organizada en tres compartimentos funcionales principales, cada uno de los cuales cumple una función distinta en la cadena de suministro de energía.
| compartimiento | Función principal | Componentes típicos |

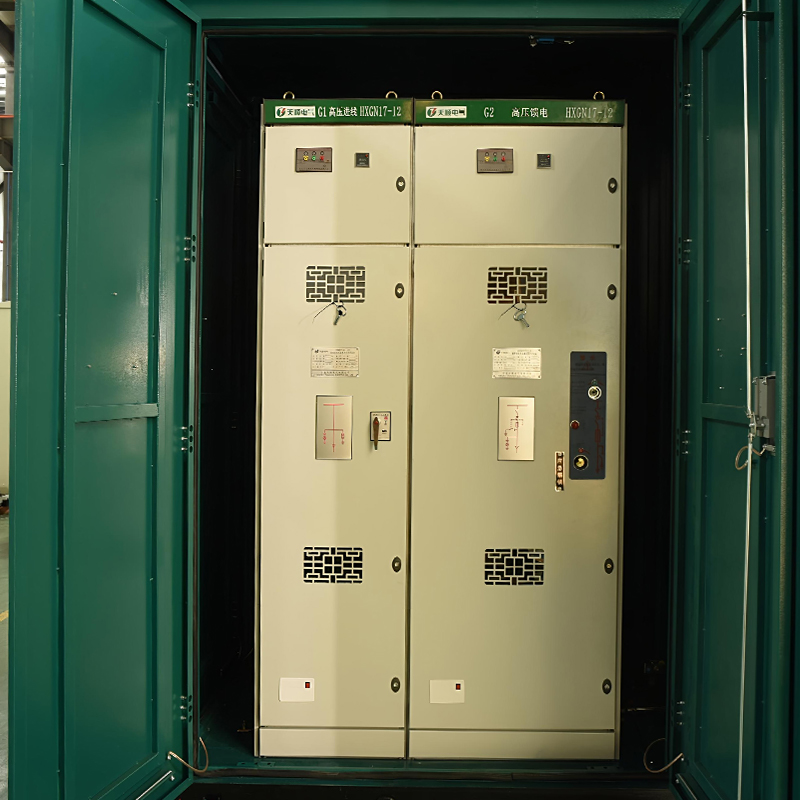

| compartimiento de alto voltaje | Recibir, medir y proteger la energía entrante | Aparamenta, fusibles, seccionadores. |
| Compartimiento del transformador | Reducir el voltaje a niveles utilizables | Transformador sumergido en aceite o tipo seco |

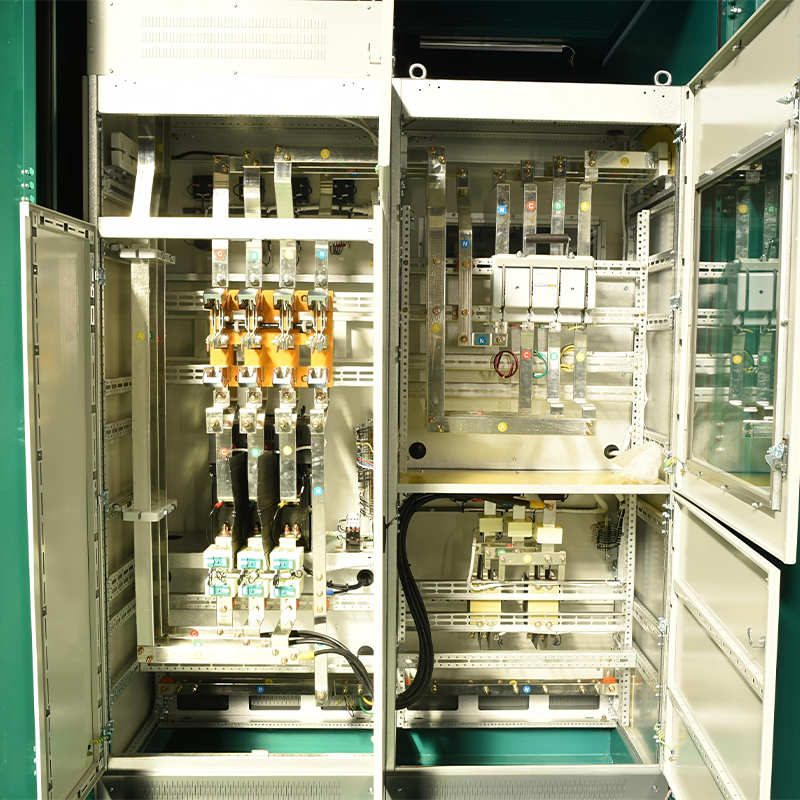

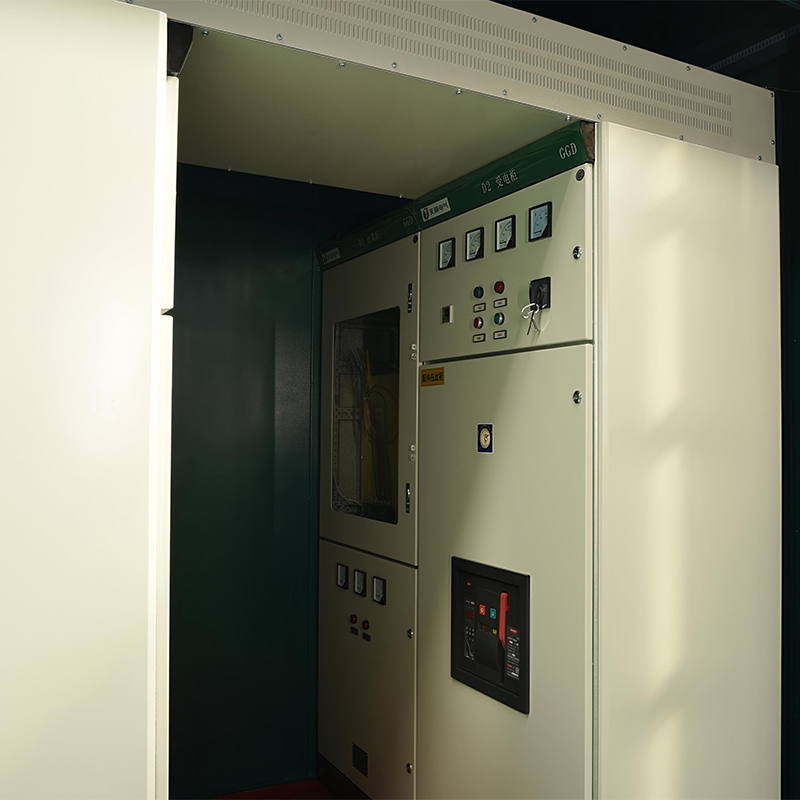

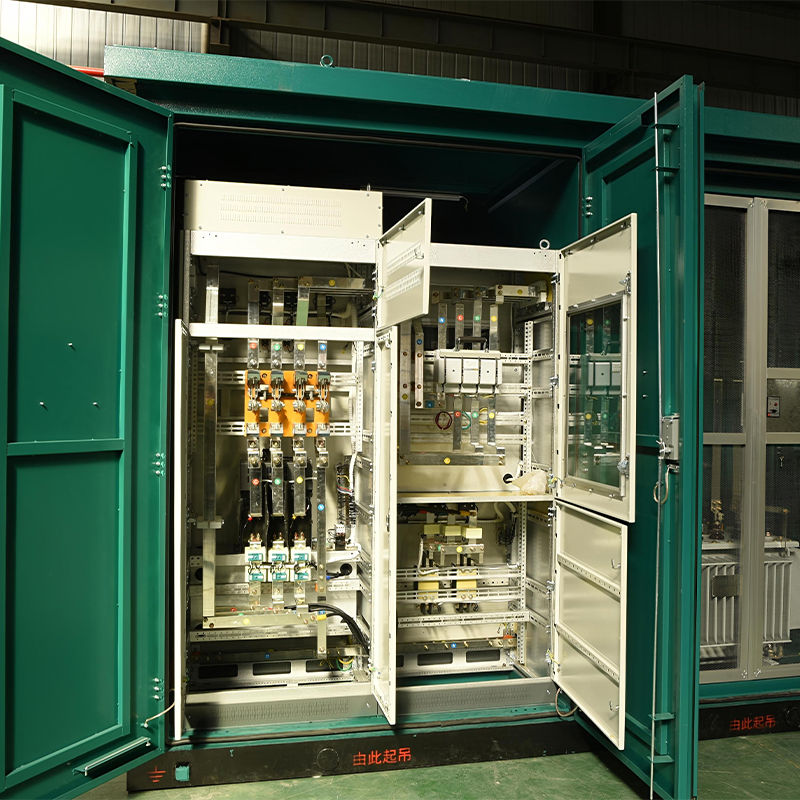

| compartimiento de baja tensión | Distribución de energía a los circuitos finales. | Disyuntores, paneles de medición, alimentadores. |
Tabla: Compartimentos principales de una subestación paquete y sus funciones.
Nivel de envolvente y protección
El gabinete exterior generalmente está clasificado para uso en exteriores, con niveles de protección que alcanzan comúnmente. IP33 y IP54 Dependiendo del entorno de instalación, lo que ayuda al equipo a resistir la lluvia, el polvo y la humedad sin comprometer los componentes internos.
Escenarios de aplicación comunes
Subestaciones de paquetes Son adecuados para situaciones en las que se necesita una distribución de energía confiable, rápida y dentro de un espacio físico limitado. Los escenarios comunes incluyen:
- Parques industriales e instalaciones de fabricación que requieren suministro de energía local dedicado
- Edificios comerciales, centros comerciales y complejos residenciales.
- Necesidades temporales de energía en obras de construcción.
- Proyectos de energía renovable, como parques solares o eólicos, que necesitan unidades elevadoras o reductoras cerca del punto de generación.
Con más de 20 años de experiencia en ingeniería en equipos de liderazgo, ventas, técnicos y de producción, Ningbo Tianshun Electric Co., Ltd. apoya a los clientes con orientación sobre la instalación, puesta en servicio de equipos y manejo de fallas para ayudar a garantizar que la subestación del paquete funcione de manera confiable una vez que esté en servicio.
Consideraciones de selección antes de la compra
La elección del paquete de subestación adecuado depende de hacer coincidir las especificaciones del equipo con la carga real y las condiciones ambientales del sitio. Los factores clave a evaluar incluyen:
- Capacidad nominal: la capacidad del transformador debe cubrir la carga actual más un margen razonable para una futura expansión.
- Clase de voltaje: confirme tanto el nivel de alto voltaje entrante como la salida de bajo voltaje requerida.
- Calificación ambiental: las instalaciones al aire libre en áreas húmedas o costeras se benefician de calificaciones de protección de gabinete más altas y materiales resistentes a la corrosión.
- Requisitos de certificación: verifique que la unidad cumpla con los estándares nacionales e industriales aplicables para la región prevista.
Con una capacidad integral que abarca ID, producción y soporte posventa, fabricantes como Ningbo Tianshun Electric Co., Ltd. pueden ayudar a los clientes a analizar estas consideraciones antes de finalizar una especificación.
Preguntas frecuentes
P1: ¿Cuánto tiempo lleva instalar una subestación de paquete en el sitio?
Debido a que la unidad llega preensamblada y probada en fábrica, la instalación en el sitio generalmente implica la preparación de los cimientos, la conexión de cables y la puesta en servicio, que a menudo se pueden completar en unos pocos días en lugar de las semanas requeridas para una subestación convencional.
P2: ¿Se puede utilizar una subestación paquete al aire libre durante todo el año?
Sí, la mayoría de las unidades están diseñadas con gabinetes resistentes a la intemperie clasificados para exposición continua al aire libre, aunque el nivel de protección específico debe adaptarse a las condiciones climáticas locales, como lluvia, humedad y temperaturas extremas.
P3: ¿Qué mantenimiento requiere un paquete de subestación?
El mantenimiento de rutina generalmente incluye inspecciones periódicas de los contactos del tablero, verificaciones del estado del aislamiento o del aceite del transformador y limpieza de las aberturas de ventilación; Se recomienda una inspección completa al menos una vez al año.
P4: ¿Hay personalización disponible para requisitos de carga especiales?
Muchos fabricantes ofrecen opciones configurables de capacidad, clase de voltaje y diseño de compartimentos para que la subestación se pueda adaptar a condiciones de carga y sitio específicos en lugar de depender de un único diseño fijo.
